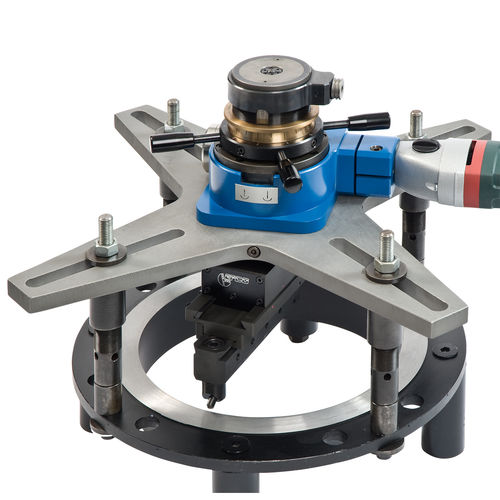

Tour conventionnel TDF

verticalpour production de petites piècespour brides et vannes

Tour à brides à serrage extérieur (TDF) Les machines portables EFCO TDF permettent l’usinage sur site des brides, vannes, pompes, carters de turbines et échangeurs. Leur conception plate et légère convient aux espaces confinés. Le serrage externe facilite un montage rapide par une seule personne. Un système de réglage intégré assure l’alignement précis. La tête de dressage offre deux avances : 0,1 mm/tr pour la finition, 1 mm/tr pour les rainures en spirale ou une rugosité Rz 160. Motorisation électrique ou pneumatique disponible. La série TDF comprend différents modèles pour divers diamètres d'usinage : TDF-05 / TDF-05A : Ø d'usinage 0–250 mm, Ø de montage 250–400 mm, hauteur de la machine 265–310 mm, course radiale 80 mm, course axiale optionnelle 30 mm. TDF-1 / TDF-1A : Ø d'usinage 0–500 mm, Ø de montage 260–600 mm, hauteur de la machine 265–310 mm, course radiale 80 mm, course axiale optionnelle 30 mm. TDF-2 : Ø d'usinage 300–1200 mm, Ø de montage 485–1345 mm, hauteur de la machine 350 mm, course radiale 100 mm. TDF-3 : Ø d'usinage 500–2200 mm, Ø de montage 600–2710 mm, hauteur de la machine 480 mm, course radiale 150 mm. TDF-4 : Ø d'usinage 1500–3500 mm, Ø de montage 1500–3700 mm, hauteur de la machine 780 mm, course radiale 200 mm. Les machines TDF sont adaptées à l'usinage des surfaces d'étanchéité lisses et rainurées en spirale des brides, des cônes internes et des alésages. Elles offrent une qualité d'usinage élevée et sont conçues pour une utilisation dans l'industrie chimique, les raffineries et les centrales électriques.
