Microscope optique Point Source Microscope

de métrologiepour le contrôle qualitépour ligne de production

Aperçu Le Point Source Microscope est un microscope d'inspection portable conçu pour permettre un alignement optique rapide et de haute précision et la vérification des performances par imagerie confocale en champ clair et microscopie auto-stigmatique. Il permet de réduire les coûts systèmes en autorisant des tolérances mécaniques plus larges sur les optiques et les supports, et s'adresse aux applications allant des optiques simples aux systèmes complexes tels que spectromètres et miroirs asphériques. L'appareil est alimenté par USB et est fourni avec le logiciel PSMAlign.

Caractéristiques principales

• Inspection de haute précision sans interféromètre
• Mesure du rayon de courbure et vérification de l'orientation des lentilles
• Portable, alimenté par USB pour une utilisation sur site
• Permet un alignement optique précis et la vérification des performances optiques
• Haute sensibilité adaptée aux environnements de production et de contrôle qualité
• Fournit le logiciel PSMAlign pour l'analyse d'images et les flux de travail d'alignement

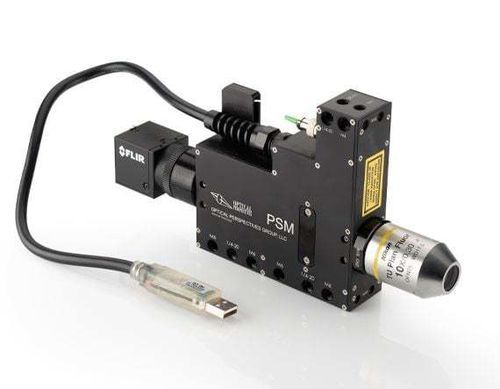

• Photo illustrant l'objectif Nikon 10X fourni

Logiciel PSMAlign et capacités d'imagerie PSMAlign est un logiciel open-source basé sur Python inclus avec le microscope. Il mesure la position d'une image ponctuelle focalisée réfléchie ou transmise par rapport à l'axe optique du PSM, fournit des données détaillées de taille et de forme sous forme de fichiers d'intensité 16 bits, et permet l'export des résultats aux formats CSV ou PNG. Avec l'objectif retiré, l'appareil fonctionne comme un autocollimateur et peut convertir des mesures en µm en secondes d'arc pour l'évaluation angulaire.

Logiciel / Commandes utilisateur

• Deux fenêtres de suivi : une affiche la vue caméra en pixels, l'autre montre les mesures en espace objet en micromètres (µm) selon le grossissement
• Zoom ajustable via la molette de la souris ; un cadre orange indique l'emplacement en espace objet dans la fenêtre caméra
• Une croix magenta marque l'axe optique du PSM ; les coordonnées indiquent le centroïde de l'image par rapport à cet axe
• Contrôle automatique d'exposition avec vitesse d'obturation et gain ajustables pour éviter la saturation des pixels
• Contrôle d'intensité pour deux sources lumineuses internes via des curseurs
• Option laser lumineux pour améliorer la visibilité lors de l'alignement sous éclairage ambiant
• Code open-source permettant la personnalisation ; mise à jour prévue pour ajouter la journalisation des données avec base de temps configurable

Applications Adapté à l'alignement optique, la mesure du rayon de courbure, la vérification de l'orientation des lentilles, les contrôles qualité en production, l'alignement de spectromètres et la vérification d'éléments optiques asphériques ou complexes.

Caractéristiques / Spécifications techniques

• Alimentation : USB (aucune alimentation secteur requise)
• Modes d'imagerie : imagerie confocale en champ clair et microscopie auto-stigmatique
• Logiciel : PSMAlign (open-source, basé sur Python) — mesure le centroïde d'image et la distance à l'axe optique ; exporte des fichiers d'intensité 16 bits (CSV, PNG)
• Fonctionne comme autocollimateur lorsque l'objectif est retiré (conversion µm → secondes d'arc)
• Exemple d'optique incluse : photo produit montrant l'objectif Nikon 10X fourni
• Commandes : exposition, vitesse d'obturation, gain, zoom et curseurs d'intensité des sources lumineuses ajustables
• Sortie de données : fichiers d'intensité 16 bits ; export CSV et PNG
• Cas d'utilisation typiques : alignement d'optiques simples à systèmes complexes (spectromètres, miroirs asphériques), QA en production
