Porte-miroir pour montage

non spécifié

Présentation

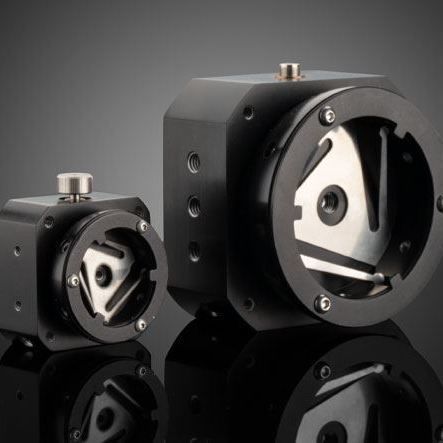

Les montures cardan à faible distorsion de front d'onde offrent une solution de fixation à faible contrainte et résistante aux variations thermiques pour miroirs de diamètres 25 mm ou 50 mm. Le concept intègre un ressort à flexion qui soulage les contraintes sur l'optique montée et applique une force opposée maîtrisée aux points de contact de la bague de retenue pour assurer la stabilité du miroir. Un mécanisme de verrouillage positif améliore la résistance aux vibrations et aux dérives thermiques. Des filetages de fixation sur quatre des six faces facilitent l'intégration OEM.

Principales caractéristiques

• Point de pivot centré sur la surface optique pour un basculement précis
• Système de montage à faible contrainte avec ressort à flexion pour minimiser la distorsion de front d'onde
• Mécanisme de verrouillage positif pour stabilité en vibration et température
• Filetages de fixation sur 4 des 6 faces (intégration OEM facilitée)
• Disponible pour diamètres optiques 25.0/25.4 mm et 50.0/50.8 mm

Variantes produit

• Diamètre optique 25.0 / 25.4 mm — réf. stock #71-792
• Diamètre optique 50.0 / 50.8 mm — réf. stock #71-793

Spécifications techniques

• Plage angulaire : ±3°
• Filetage de montage : M4 x 0.7 (filets sur 4 des 6 faces)
• Point de pivot : centré sur la surface optique
• Type de montage : cardan à faible distorsion de front d'onde avec ressort à flexion et verrouillage positif

Applications

• Assemblages optiques OEM et intégration d'instruments
• Systèmes optiques de laboratoire nécessitant une faible erreur de front d'onde
• Environnements soumis à vibration ou variation thermique nécessitant une rétention stable du miroir
