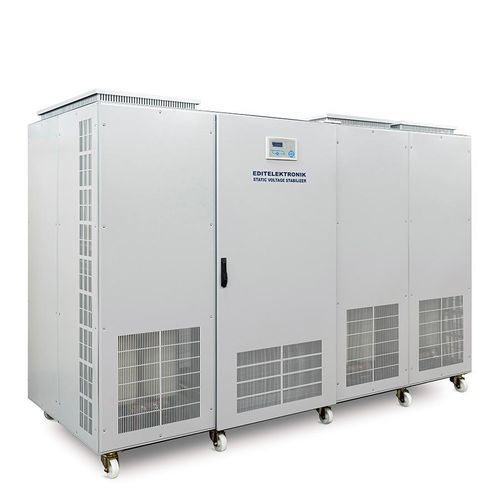

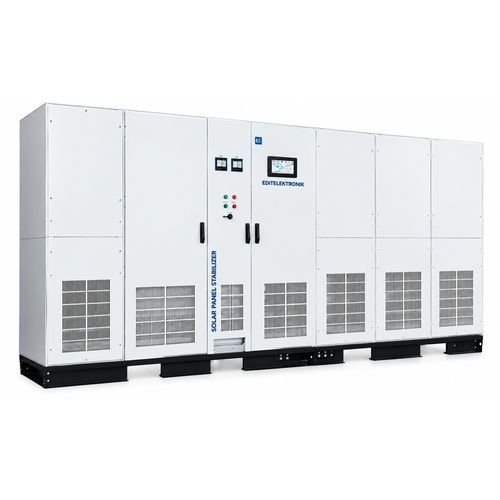

Stabilisateur de tension triphasé IMP-R

à thyristorsstatiqueautomatique

Présentation du produit
Le stabilisateur de tension IMP est un dispositif de régulation et de protection de la tension alternative (AC) qui fournit une tension continue, sûre et stable aux machines et équipements industriels sensibles. Il corrige les variations du réseau et maintient la tension optimale requise par les charges électroniques, garantissant le fonctionnement fiable des systèmes industriels critiques.

Caractéristiques principales

• Stabilisateur de tension AC automatique
• 3200 kVA, 3 phases + neutre
• Performance pleine puissance à la tension d'entrée nominale (série IMP-R)
• Technologie à thyristors sans entretien
• Correction basse tension jusqu'à 60%
• Correction haute tension jusqu'à 45%
• Temps de réponse : 20 ms
• Temps de correction : 100 ms – 200 ms
• Capacité 100% en tensions et charges déséquilibrées
• Protection continue contre les fluctuations de tension
• Gestion de tension indépendante par phase
• Efficacité > 97%
• Panneau opérateur standard avec écran LCD 4x20
• Protection électronique contre les surcharges et la surtempérature
• Protection basse tension / haute tension
• Conception adaptée aux environnements industriels
• Certifié TS EN ISO 9001:2015

Principe de fonctionnement
Les stabilisateurs IMP injectent une tension corrective dans l'alimentation de la charge via un transformateur connecté en série entre le réseau et la charge. Des circuits de mesure haute vitesse détectent les chutes et fluctuations ; une carte de commande microprocesseur calcule la correction nécessaire et réalise l'injection de tension par des commutateurs thyristors pour une régulation rapide et précise sans pièces en mouvement.

Conception et notes d'exploitation
Les unités IMP sont fabriquées sur commande pour différentes tensions d'entrée et configurations de câblage (standard 3 phases + neutre ; delta 3 phases disponible sur demande). Les commutateurs thyristors offrent une régulation rapide et durable sans introduire de distorsion harmonique. Des by-pass automatiques internes et des commutateurs de maintenance sont disponibles en option pour un fonctionnement continu ou l'entretien.

Options et accessoires

• Plages et valeurs d'entrée non standard (personnalisables)
• Valeurs et tolérances de sortie non standard (±1%, ±2%, ±3%, ±5%)
• Tension de sortie réglable via le panneau LCD (max ±15%)
• Fréquence 60 Hz en option
• Protection de sortie MCCB (optionnel)
• By-pass automatique ininterrompu (optionnel)
• Transformateur d'isolement / autotransformateur pour entrée/sortie (optionnel)
• Enveloppes spéciales pour intérieur/extérieur et classes IP supérieures (IP44 / IP54 / IP65)
• Filtres CEM en entrée/sortie (optionnel)
• Parafoudre / protection haute tension (Classe I/II/III selon spécification)
• Unité de supervision et gestion à distance (navigateur, LAN)
• Supervision MODBUS RTU (RS485)
• Contacts secs pour modes ON-OFF et by-pass automatique
• Bornes personnalisées et accessoires spécifiques sur demande

DOCUMENTS
Catalogue IMP-R en anglais (catalogue produit disponible au format PDF sur le site du fournisseur)

Spécifications techniques

• Puissance (kVA) : 3200 kVA
• Technologie : technologie à thyristors, régulation de tension haute vitesse, conception sans entretien
• Configuration thyristors : 6, 8, 10 T sélectionnables pour définir la tolérance de tension de sortie
• Tension d'entrée nominale : 400 VAC 3 phases + neutre + terre (autres tensions sur demande)
• Plage de tension d'entrée : configurable à la commande (modèles standards XS/S/M/L avec plage max -60% / +40% sur demande)
• Fréquence d'entrée : 50 Hz ±5% (60 Hz en option)
• Tension de sortie nominale : 400 VAC 3 phases + neutre + terre (autres tensions sur demande)
• Tolérance de la tension de sortie : ±1% à ±5% (optionnel)
• Capacité de surcharge : 125% pendant 1 minute, 150% pendant 10 secondes, >151% pendant 0,2 seconde (coupure)
• Temps de réponse (mesure) : 20 ms
• Temps de correction : 100 ms - 200 ms
• Efficacité : >97% (typique)
• Panneau opérateur (standard) : écran LCD 4x20 avec synoptique — affiche tensions entrée/sortie, % charge, fréquence, état, information défaut, réglages
• Option écran tactile : écran couleur 7 pouces (optionnel)
• Gestion à distance : via navigateur sur Ethernet (optionnel) ; MODBUS RTU via RS485 (optionnel)
• Fonctions de protection : protection électronique basse/haute tension, disjoncteur d'entrée (disjoncteur de sortie optionnel), protection électronique contre les surcharges, protection électronique contre la surtempérature (ventilation à 50°C ; coupure à 80°C)
• Parafoudre : Classe I ou Classe II en option
• Température de fonctionnement : -10 °C à +40 °C
• Altitude : 1 500 m
• Humidité : jusqu'à 90% sans condensation
• Bruit acoustique : < 55 dB (à 1 m, portes fermées)
• Armoire / protection : armoire modulaire autoportante, IP21 intérieur (types extérieur IP54 et supérieurs en option)
• Peinture / couleur : revêtement époxy-polyester en poudre - RAL 7035
• Refroidissement : refroidissement par air forcé avec ventilateur contrôlé par thermostat
• Langues panneau opérateur : trois options linguistiques disponibles à la commande
• Paramètres monitorables : tensions d'entrée, tensions de sortie, % charge, fréquence, date-heure, état, codes défaut/erreur
• Paramètres modifiables : valeur de consigne tension de sortie (limitée), date-heure
