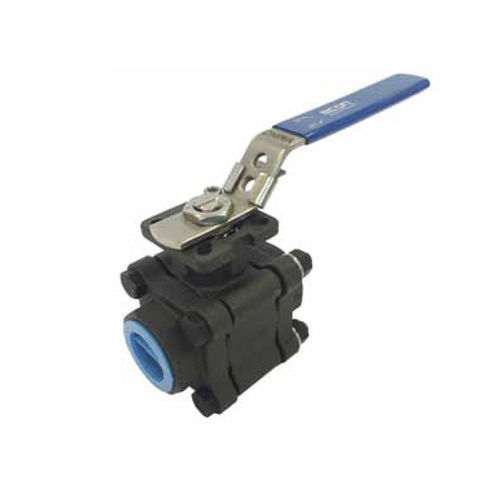

Vanne à boisseau sphérique 2WE20 series

à levierde contrôlefiletée

La série Econ® 2WE20/5WE20 NPT est une vanne à boisseau sphérique haut de gamme, trois pièces, à passage intégral, avec des extrémités NPT et un tampon d'actionnement à montage direct conforme à la norme ISO 5211. Le modèle 2WE20 a une capacité nominale de 2000 WOG dans des tailles allant de ¼" à 1", tandis que le modèle 5WE20 a une capacité nominale de 1500 WOG dans des tailles allant de 1¼" à 2". Les corps de vanne sont fabriqués en CF8M ou WCB avec une garniture en 316SS et supportent une variété de matériaux de siège. Cette vanne est également disponible en version soudée par emboîtement et soudée bout à bout. Corps en CF8M et WCB / garniture en 316SS Sécurité incendie selon API 607 5ème édition Plaque de montage ISO 5211 intégrée pour une automatisation facile Matériau de siège TFM 4215 (TFM 1600 + 15% de carbone en option) Dispositifs antistatiques pour le corps de la bille et de la tige Tige anti-soufflage Trou d'équilibre de pression dans la fente de la bille Garniture de tige sous tension conçue et approuvée par TA-Luft encoche en V à 30° et 60° Boule de contrôle en option Normes Conception : ASME B16.34, MSS SP-110, API608 2000 WOG pour ¼" - 1" 1500 WOG pour 1-¼" - 2" Sécurité incendie : API 607, ISO 10497 Épaisseur de paroi : ASME B16.34 Classe 800 Filetage du tuyau : ASME B1.20.1 Soudure bout à bout : ASME B16.25 (Ø B2 Sch 80) Soudure par emboîtement : ASME B16.11 Inspection et test : API 598
