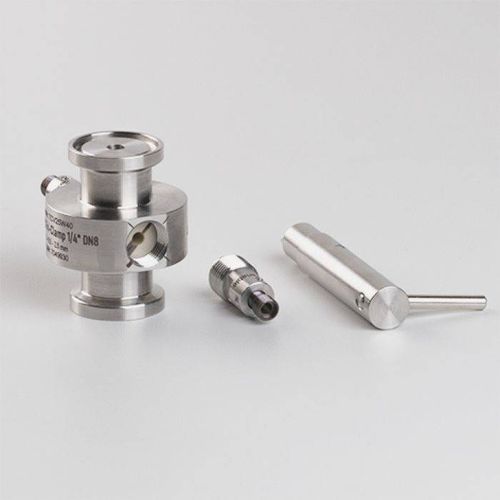

Cuve à circulation pour liquide TCV series

UV-Visde processen PEEK

Les chemins optiques sont fluides et variables, ce qui permet de les ajuster à 0,5 mm, 1,5 mm ou 2,5 mm. Les cellules TriClamp sont utilisées dans la chromatographie industrielle/à l'échelle pilote. Elles peuvent être facilement connectées au système de tuyauterie. Les cellules TriClamp à longueur de trajet variable sont utilisées pour l'analyse et le contrôle de l'absorbance des liquides qui passent à travers la cellule, où la lumière UV est acheminée du détecteur vers l'arrière à l'aide d'un connecteur SMA 905 et de câbles à fibres optiques. Longueur du trajet optique : Cette cellule d'écoulement a une longueur de trajet optique comprise entre 0,5 mm et 2,5 mm, réglable par le client, par pas de 0,25 mm. Processus d'ajustement : Le réglage du trajet optique est effectué mécaniquement à l'aide d'une clé de réglage spéciale qui, grâce aux rainures de mesure, garantit le réglage exact du trajet optique souhaité et, pour le contrôle du trajet optique, on utilise une vérification sur des solutions chimiques, où la cellule doit atteindre des valeurs prédéterminées d'absorbance sur une solution donnée et à une concentration donnée. Résistance à la pression et à la température : La cellule est conçue pour résister à une pression de fonctionnement maximale de 2 MPa (290 PSI) selon la taille de la cellule. Elle peut également supporter des températures de fonctionnement élevées allant jusqu'à +160 °C (320 °F). Qualité de la surface : Le trou de passage interne de la cellule se caractérise par une surface traitée de haute qualité. La qualité de sa surface interne est inférieure à Ra 0,4 µm. Sur demande, la cellule peut être électropolie et passivée. Matériaux en contact avec le liquide : corps en acier inoxydable 316L, fenêtre en saphir et insert interne en PEEK MT ou fenêtre en quartz avec joint FFKM et FEP. Sur demande, le corps de la cellule peut être fabriqué en Hastelloy.
