Système d'oxydation thermique CC® series

récupératifcatalytiquepour la réduction de COV

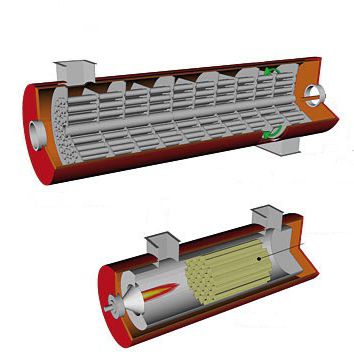

TYPE D'ÉQUIPEMENT Système d'oxydation catalytique V.O.C. (Composés Organiques Volatils) avec récupération thermique. PRINCIPE DE FONCTIONNEMENT : L'unité se compose principalement d'un échangeur de chaleur à calandre et tube, d'une chambre de combustion équipée d'un brûleur modulant et d'un lit de catalyseur d'oxydation fonctionnant en phase hétérogène. Le courant gazeux contenant du C.O.V. est préchauffé en passant à travers l'échangeur de chaleur à enveloppe et à tube jusqu'à une température proche de 200 ÷ 270 °C au moyen de la chaleur dégagée par les gaz de combustion qui traversent le côté enveloppe du même échangeur de chaleur, et après passage dans la chambre de combustion où le brûleur modulant, qui est normalement alimenté en gaz naturel, fournit l'énergie nécessaire pour atteindre et garder constante la température à laquelle l'oxydation catalytique complète du V est effectuée.O.C. se produit, 300 ÷ 450 °C, passe à travers le lit de catalyseur, où la réaction d'oxydation catalytique se produit et libère finalement la chaleur absorbée, passant à travers le côté enveloppe de l'échangeur de chaleur, se refroidissant à une température supérieure à celle de l'entrée de 150 ÷ 200 °C et est rejeté dans l'atmosphère. Le temps de séjour du courant gazeux dans la chambre de combustion entre 0,3 et 0,4 s à une température comprise entre 300 ÷ 450 °C, selon la composition chimique du C.O.V., garantit l'oxydation catalytique complète des composés organiques avec l'oxygène en dioxyde de carbone et eau, avec un rendement jusqu'à 99,9% et une émission continue inférieure à 50 mg/Nm3 de T.O.C. (carbone organique total).
