Système de mesure de géométrie MAGIS FC3D+

3D2Dpar caméra

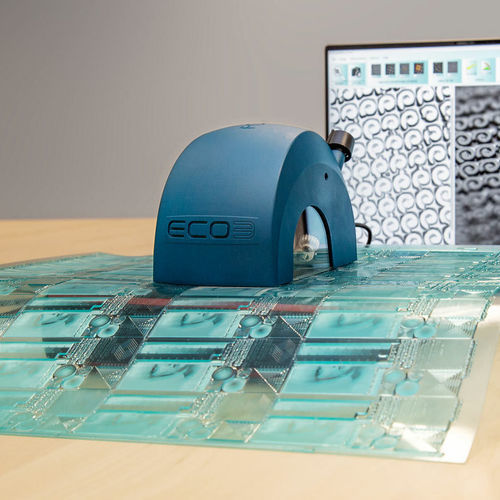

Le MAGIS FC3D+ est le seul appareil de mesure flexographique au monde capable de capturer simultanément la surface ainsi que les zones inférieures des points de trame et leur base, vus de profil. Deux caméras enregistrent la surface et les flancs des points de trame, la caméra latérale pouvant détecter l’intégralité de la zone visible grâce à une méthode récemment mise au point. Le nouveau contrôle de l’ouverture de la caméra latérale permet en outre un ajustement précis à l’éclairage ou aux exigences des différents matériaux de plaques et trames. Ces deux fonctions combinées permettent de représenter chaque point de l’image avec une netteté exceptionnelle, d’afficher les détails les plus fins et de garantir un haut niveau de précision de mesure. Caractéristiques techniques Surface de point (%) Plaques flexographiques Taille du point (diamètre en µm/mm) Matériau masqué, film Ligne de trame (lignes par cm ou pouce) Vue latérale Largeur et angle de ligne Plaques flexographiques conventionnelles Couleur, avec séparation CMJN Plaques en caoutchouc, sauf noir Statistiques, graphiques, comparaison de données Plaques à dos métallique, partielles Type de plaque AM, FM, HD Technologie de mesure Capteur 1,3 Mo Zone d’analyse : ~2 mm² Ligne de trame : 30-85 L/cm ; 76-216 Lpi Répétabilité : +/- 0,5 % Cible d’étalonnage ISO Caisson lumineux fixe dans lequel l’instrument est guidé Système optique Balayage complet de l’image 3D entière avec PMAG > 4x, résolution > 288 L/mm 3D-PMAG : > 4x ; résolution > 228 L/mm. pour la caméra latérale Contrôle individuel du contraste et de la luminosité de l'image Étalonnage 2D et 3D en X-Y-Z Composants fournis Tête MAGIS FC3D+ avec logiciel et clé de protection (64 bits) Rétroéclairage spécial Coffre de transport
