Centrale de mesure numérique Power-Elec-6

Power-Elec-6 - compteur d'énergie multi‑circuits LoRaWAN et Modbus
Le Power-Elec-6 facilite le déploiement de sous-comptage électrique pour les installations neuves et les rénovations, et répond aux exigences de la norme ISO 50001 pour la gestion de l'énergie.

Fonctions principales
Avec 6 entrées RJ45, l'appareil mesure jusqu'à 6 circuits triphasés ou 18 circuits monophasés (mix possible). Précision de mesure : 1% pour la puissance active, la tension, le courant et le facteur de puissance. Les données peuvent être transmises via LoRaWAN ou par protocoles filaires : Modbus TCP, Modbus RS485 et BACnet IP.

Au-delà du comptage d'énergie

• Détection des défauts et risques électriques : micro-coupures, creux et surtensions, échauffement des câbles, déséquilibre de tension et de puissance, taux de distorsion harmonique
• Surveillance des conditions d'exploitation : heures de fonctionnement et nombre de cycles, détection de surcharge et détection de perte d'efficacité

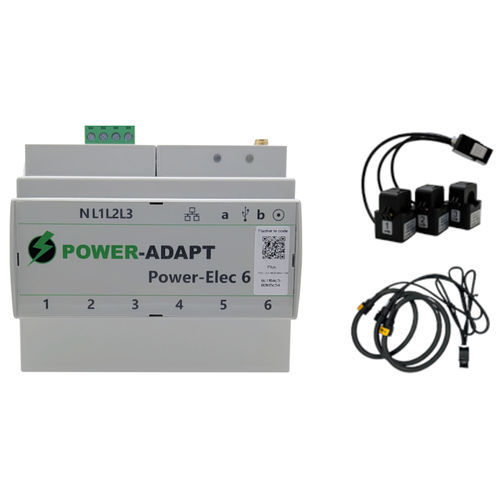

Transformateurs de courant et bobines Rogowski
Les transformateurs de courant ouvrables et les bobines Rogowski permettent une mesure non intrusive en s'encliquant autour des conducteurs, idéale pour la rénovation. Ils sont fournis en kits de 3 et se connectent au Power-Elec-6 via un câble RJ45. Les kits incluent un câble RJ45 de 2,5 m et un adaptateur pour rail DIN en option (sauf kits Rogowski flexibles). Les CT ouvrables s'adaptent à toutes les sections de conducteurs et peuvent être installés dans des armoires à espace réduit.

Installation facile
Empreinte réduite : 6 modules DIN contre 24 pour six compteurs triphasés modulaires. Une seule connexion de tension permet de mesurer jusqu'à 6 départs. L'utilisation de CT ou de bobines évite de déconnecter les conducteurs des disjoncteurs lors de l'installation.

Configuration facile
Configuration depuis un ordinateur portable ou un smartphone via Wi‑Fi. Interface simple pour un paramétrage rapide de tous les connecteurs. Le PE6 affiche des diagrammes de Fresnel pour diagnostiquer les erreurs de câblage des CT et des bobines Rogowski et permet l'inversion de polarité des CT pour corriger des erreurs d'installation. Les protocoles de communication comme LoRaWAN peuvent être activés en un clic.

Visualisation facile
Une fois configuré, le PE6 affiche les mesures en temps réel sur son interface Wi‑Fi (courant, tension, puissances active/réactive, facteur de puissance). L'interface est compatible avec l'afficheur PE-TAB, transformant le Power-Elec-6 en unité de supervision en temps réel.

Caractéristiques / spécifications techniques

• Modèle : Power-Elec-6
• Marque : Eco-Adapt
• Entrées : 6 entrées RJ45
• Circuits mesurables : jusqu'à 6 circuits triphasés ou 18 circuits monophasés (mix possible)
• Précision : 1% pour puissance active, tension, courant et facteur de puissance
• Protocoles de communication : LoRaWAN, Modbus TCP, Modbus RS485, BACnet IP
• Mesures avancées/Expert : micro-coupures, creux/surtensions, échauffement des câbles, déséquilibre de tension et de puissance, taux de distorsion harmonique
• Surveillance des conditions d'exploitation : heures de fonctionnement, comptage de cycles, détection de surcharge, détection de perte d'efficacité
• Support CT / Rogowski : kits de 3, connexion via RJ45 ; kits fournis avec câble RJ45 2,5 m ; adaptateur rail DIN disponible (sauf kits Rogowski flexibles)
• Empreinte d'installation : 6 modules DIN
• Interface de configuration : Wi‑Fi pour ordinateur/smartphone ; diagnostics de Fresnel ; inversion de polarité des CT
• Visualisation : affichage temps réel du courant, de la tension, des puissances active/réactive et du facteur de puissance ; compatible PE-TAB
• Mode Expert : active les mesures avancées de défauts électriques et de conditions d'exploitation
