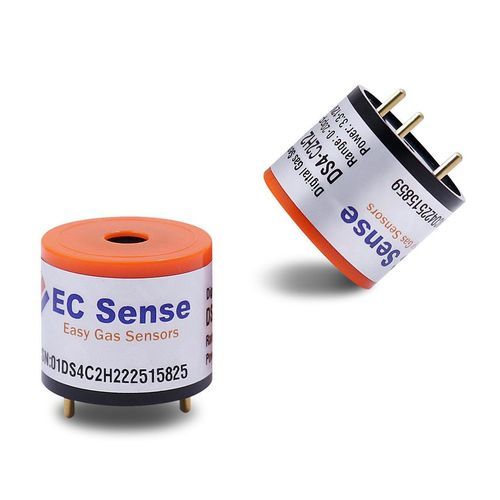

Capteur de gaz intelligent DS4

SO2H2SNH3

Présentation
Le module capteur de gaz numérique DS4 par EC Sense est un module compact et économe en énergie basé sur une technologie électrochimique à polymère solide imprimé. Conçu pour les applications industrielles, IoT et portables, le DS4 intègre un microprocesseur, un ADC haute précision et des algorithmes embarqués pour une surveillance continue à faible consommation et un entretien minimal. Le module est pré-calibré en usine et ne nécessite pas de préchauffage.

Technologie
Le DS4 utilise une cellule électrochimique à électrolyte solidifié (polymère imprimé) avec trois électrodes en métaux précieux derrière une membrane poreuse. Cette conception réduit le risque de fuite et améliore la stabilité et la durée de vie en milieux humides ou en conditions extrêmes. La diffusion du gaz dans la cellule génère un courant proportionnel à la concentration.

Fonctionnalités avancées

• Microprocesseur intégré, ADC haute précision et algorithmes embarqués
• Tension d'alimentation : 3,3–12 V DC (5 V recommandé) ; le module supporte une large plage
• Température de fonctionnement : -40 °C à +55 °C (pas de compensation de température requise)
• Faible consommation avec modes sommeil/veille configurables pour dispositifs alimentés par batterie/IoT
• Pas de préchauffage requis ; réponse rapide et excellente linéarité
• Stabilité du zéro à long terme et conception anti-encrassement pour des performances constantes sur le terrain
• Dimensions industrielles compactes série 4, forme cylindrique pour une intégration facile
• Conforme RoHS ; classification de sécurité intrinsèque indiquée (EX ia IIC T6 Ga)

Intégration et gestion des données
Le DS4 fournit une sortie numérique UART (3,3 V, mode half-duplex sur bus unique) pour une interface simple avec microcontrôleurs et systèmes IoT. Des kits d'évaluation et des outils de test (UART ou RS485 vers USB) prennent en charge les tests évolutifs et les flux de calibration en masse.

Calibration et précision
Chaque unité est calibrée en usine sur gaz et les données de calibration sont stockées dans le microprocesseur du module pour un déploiement plug-and-play. La calibration en usine basée sur diffusion reproduit les conditions réelles pour améliorer la précision sur le terrain. Les systèmes à pompe peuvent nécessiter une calibration secondaire selon les paramètres de l'appareil.

Intelligence embarquée et maintenabilité

• Auto-reconnaissance : identification automatique du type de gaz et de la plage de détection
• Codes ID/chiffrement personnalisés pour identifier de manière unique chaque capteur et réduire les erreurs de configuration
• Maintenance facilitée : conception hot-swappable, protocoles de calibration hors ligne et réinitialisation usine pour minimiser les temps d'arrêt et l'exposition lors des interventions

Certifications et conformité
La classification de sécurité intrinsèque (EX ia IIC T6 Ga) et la conformité RoHS sont indiquées pour une utilisation en environnements exigeants et en zones dangereuses.

Caractéristiques techniques

• Modèle : DS4
• Technologie : capteur électrochimique imprimé à polymère solide avec trois électrodes et membrane poreuse
• Combinaisons de gaz / Plage de mesure / Résolution / Temps de réponse : voir la fiche technique
• Sortie : UART 3,3 V half-duplex
• Tension de fonctionnement : 3,3 – 5 V DC (5 V recommandé) ; le module supporte jusqu'à 12 V
• Température de fonctionnement : -40 °C à +55 °C
• Humidité de fonctionnement : 15 à 95 % HR, sans condensation
• Poids (avec capteur) : 4,56 g
• Dimensions (avec capteur) : 21,2 x 20 x Ø18 mm
• Conception : dimensions industrielles compactes série 4, format cylindrique
• Modes d'alimentation : fonction sommeil/veille basse consommation adaptée aux applications IoT/batterie
• Maintenance : hot-swappable, protocoles de calibration hors ligne et réinitialisation usine disponibles
• Calibration : pré-calibré en usine ; données de calibration stockées dans le microprocesseur du capteur
• Conception anti-encrassement et longue durée de vie ; électrolyte solidifié pour éviter les fuites
• Certifications : sécurité intrinsèque EX ia IIC T6 Ga ; conforme RoHS
• Garantie : 1 an
