Présentation

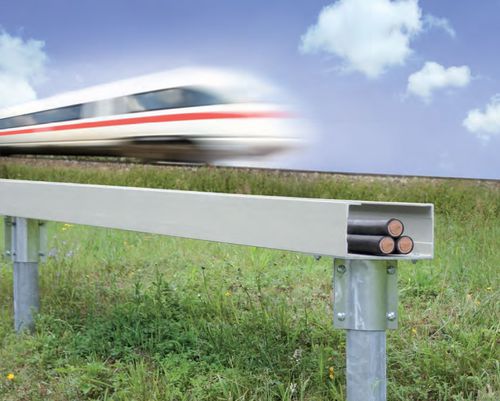

Le chemin de câbles SP Ebo Systems en PRV est conçu pour les installations en zones difficiles d'accès, confinées ou à topographie irrégulière. Le système associe des socles en PRV à une structure de support et de fixation en acier galvanisé à chaud (HDG) pour une installation flexible, économique et légère. Longueurs standard de 6 m, perforations d'usine et connecteurs prémontés permettent un montage rapide, souvent réalisable par une seule personne.

Domaines d'applications

• Voies ferrées
• Trains
• Métro
• Autres infrastructures de transport

Caractéristiques et avantages - Matériel

• Anti-corrosion
• Électriquement non conductrice, pas de mise à la terre requise
• Rigidité diélectrique importante
• Retardateur de flamme : UL 94 V0
• Sans halogène
• Résistant aux UV
• Recyclable

Caractéristiques et avantages - Montage

• Faible poids pour une manutention facilitée
• Installation simple et rapide
• Perforations de montage usinées en usine
• Livraison en longueurs de 6 m
• Connecteurs prémontés pour jonctions rapides
• Installation en continu permettant des variations d'espacement des supports sur site
• Réglage en hauteur via longueurs de poteaux variables
• Adapté aux reliefs irréguliers

Comportement à la charge
Résistance mécanique élevée conforme aux spécifications des autorités ferroviaires et de Mannesmann Arcor (Vodafone).

• Numéro d'homologation : EBA / 21AZ2 / 0029/9 du 16.11.1999
• Approuvé par DB Systel GmbH : T.SVN 15 10/12 du 27.05.2010

Unité compacte pour élévation et support de câbles

• Chemins de câbles avec couvercles amovibles
• Socles autoportants jusqu'à 6 m
• Poteaux de support en acier HDG (galvanisé à chaud)
• Têtes de poteau en HDG
• Fixation des couvercles par vis Torx inviolables et écrous noyés

Poteaux et unité de fixation de tête de poteau
La conception de la tête de poteau permet le réglage en hauteur et, en terrain accidenté, la tête orientable autorise un réglage sur trois axes. L'unité de fixation est monobloc pour un montage rapide. Tous les éléments de fixation sont en M10x25. Des trous oblongs en partie supérieure de la tête permettent de corriger le positionnement lors de l'installation.

Couvercles
Les couvercles à manchons superposés empêchent les infiltrations d'eau. Les couvercles PRV sont fixés par vis Torx inviolables et écrous noyés selon le principe de manchon chevauchant.

Éclisses et connecteurs
Les connecteurs en U en acier inoxydable AISI 316 assurent la jonction des socles. Chaque longueur de 6 m est livrée prémontée avec une jonction boulonnée sur un côté. Les vis sont à tête bombée pour éviter d'endommager les câbles. Respecter un jeu de 6 mm entre longueurs de socles et un jeu de 8 mm entre couvercles lors de l'installation. Les éclisses sont prémontées en usine.

Séparateur
Le séparateur permet d'isoler des câbles selon leur fonction ou tension. Il est maintenu au fond du socle par le poids des câbles et ne nécessite pas de fixation supplémentaire lors de la pose.

Instructions de montage (espacement des supports)

• Pour un système SP conçu pour un espacement de support de 3 m : après pose du premier poteau, placer le second à environ 2,25 m pour respecter l'alignement des perforations de base.
• Pour un système SP conçu pour un espacement de support de 6 m : après pose du premier poteau, placer le second à environ 4,50 m pour respecter l'alignement des perforations de base.

Caractéristiques techniques

• Famille / modèle : SP
• Matériau (socle & couvercle) : PRV (polyester renforcé de verre)
• Matériau du support : poteaux et têtes galvanisés à chaud (HDG)
• Matériau du connecteur : éclisse en U en acier inox AISI 316
• Visserie standard : M10x25
• Longueur livrée : 6 m
• Jeu recommandé entre socles : 6 mm
• Jeu recommandé entre couvercles : 8 mm
• Fixation des couvercles : vis Torx inviolable avec écrou noyé
• Classement au feu : UL 94 V0
• Propriétés électriques : non-conducteur, pas de mise à la terre requise
• Propriétés environnementales : sans halogène, résistant aux UV, recyclable, anti-corrosion
• Homologation : EBA / 21AZ2 / 0029/9 (16.11.1999)
• Approbation : DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
