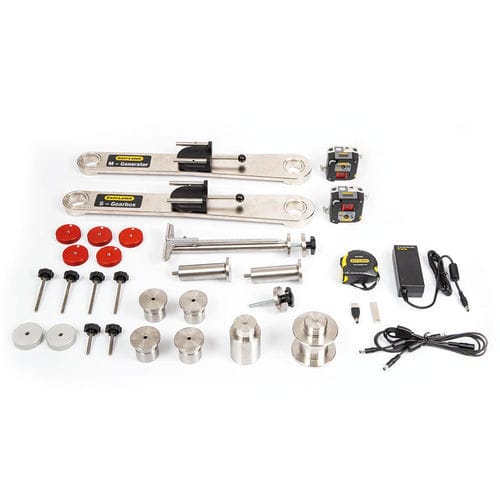

Système d'alignement laser Easy-Laser® Wind

d'arbrede turbinepour machine tournante

Les systèmes d'alignement d'arbre Easy-Laser® Wind sont conçus pour l'alignement précis des groupes motopropulseurs d'éoliennes. Ils permettent l'alignement de la boîte de vitesses et du générateur même lorsque l'accouplement est retiré et le rotor verrouillé, et sont destinés à l'installation et à la maintenance sur site, adaptés aux entreprises de service.

Présentation

• Les kits de supports permettent l'alignement de la boîte de vitesses et du générateur avec l'accouplement retiré et le rotor verrouillé, respectant les exigences de sécurité de nombreux fabricants d'éoliennes.
• Les systèmes prennent en charge l'installation initiale et la maintenance récurrente sur le terrain et s'adaptent à plusieurs modèles de groupes motopropulseurs des principaux OEM.
• Les unités de mesure et l'afficheur peuvent être fournis avec les kits de supports, ou le kit d'installation peut être livré en tant que kit mécanique uniquement si l'utilisateur possède déjà unités de mesure et afficheur.

Systèmes pour alignement d'arbre avec rotor verrouillé

• Solution Vestas : trois kits vendus séparément — un kit d'installation général, un kit complémentaire de maintenance pour petites éoliennes et un kit de mise à niveau. Le kit d'installation est disponible en kit mécanique sans unités de mesure ni afficheur. Compatible avec les unités de mesure séries E et XT.
• Solution Siemens Gamesa : comprend un kit avec afficheur et unités de mesure E-series ainsi que des supports pour mesurer avec l'accouplement en place, et un kit de supports séparé (pour séries E et XT) pour la mesure avec accouplement retiré. Kits disponibles séparément ou en pack.

Alignement d'arbre avec arbre en rotation

• Pour l'alignement avec l'accouplement en place, l'arbre doit pouvoir tourner (par exemple via un servomoteur) et être arrêté de façon sécurisée par le frein.
• Le programme de mesure EasyTurn est inclus dans tous les systèmes Easy-Laser et nécessite une rotation minimale de l'arbre pour déterminer l'état d'alignement.
• Les systèmes standards pour arbre en rotation comprennent l'Easy-Laser® XT660 Shaft SG1 (version avec supports pour Siemens Gamesa) et l'Easy-Laser® XT660 Shaft WMB (version avec supports pour plusieurs marques et modèles).

Téléchargements

• Brochure produit disponible en plusieurs langues dans Téléchargements : XT Wind turbine shaft alignment brochure (anglais, allemand, français, espagnol, portugais, finnois, russe).

Caractéristiques techniques

• Conçu pour l'alignement de la boîte de vitesses et du générateur d'éolienne avec accouplement retiré et rotor verrouillé.
• Unités de mesure compatibles : séries E et XT (kits et unités peuvent être fournis ensemble ou séparément).
• Kits de supports spécifiques pour certains fabricants : brides d'interface pour Vestas et Siemens Gamesa.
• Offre Vestas : kit d'installation, kit complémentaire de service, kit de mise à niveau ; le kit d'installation peut être fourni comme kit mécanique uniquement.
• Offre Siemens Gamesa : kit série E avec afficheur et unités de mesure, avec options de kits de supports pour mesure avec accouplement en place ou retiré.
• Programme de mesure EasyTurn inclus pour mesures avec rotation minimale.
• Destiné à l'installation et à la maintenance sur site ; adapté aux entreprises de service et à plusieurs modèles d'éoliennes.
