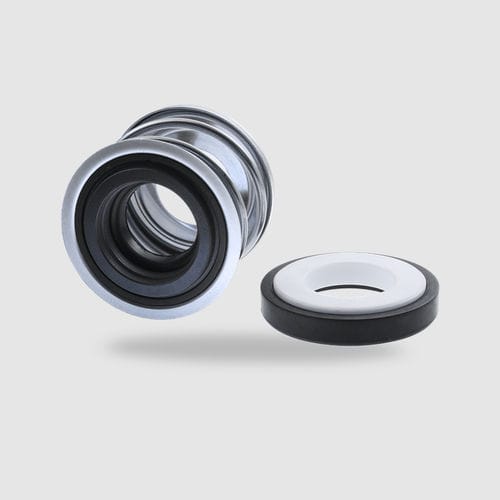

Garniture mécanique à soufflet BT-PN

à ressortpour pompeen caoutchouc

Garnitures mécaniques à soufflet en caoutchouc Déséquilibré Ressort unique Indépendant du sens de rotation Avantages La BT-PN est une garniture mécanique de grande série avec une conception simple mais efficace, facile à assembler. La disposition spéciale des ressorts permet une installation axiale de courte longueur. Cet avantage est combiné à une capacité de pression de travail accrue, jusqu'à 12 bars (174 PSI). Le ressort est libre de toute transmission de couple. Plage de fonctionnement Diamètre de l'arbre : d1* = 8 ... 40 mm (0.31" ... 1.57") Vitesse de glissement : vg = 10 m/s (33 ft/s) Les limites de fonctionnement dépendent du facteur p・vg * Autres diamètres sur demande ** Dépend du support, de la taille et du matériau Matériaux Face d'étanchéité : Graphite de carbone imprégné d'antimoine (A), Carbone graphite imprégné de résine (B), Carbure de silicium (Q1, Q6) Siège : Oxyde d'aluminium (V), Stéatite (X), Carbure de silicium (Q1, Q6, Q7) Elastomères : NBR (P), FKM (V), EPDM (E) Pièces métalliques : Acier CrNi 1.4301 (F), Acier CrNiMo 1.4401 (G) Normes et homologations KTW W270 ACS WRAS NSF FDA DM 174/04 Applications recommandées Industrie alimentaire et des boissons Technologie de l'eau et des eaux usées Applications pour piscines et spas Appareils ménagers Moteurs immergés remplis d'huile (4" / 6") Pompes submersibles, installation dos à dos Pompes périphériques pour applications industrielles Pompes domestiques et de jardin Machines à café Pompes pour douches
