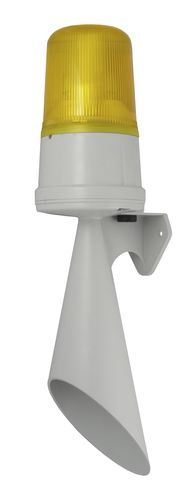

Avertisseur visuel H110TX

lumineuxIP65télécommandé

Présentation
L'H110TX associe l'avertisseur électronique H110T à haut rendement à une balise stroboscopique xénon de 5 Joules. Disponible en six couleurs de lentilles et en tensions de fonctionnement de 12V dc à 230V ac. La balise propose une fréquence de flash synchronisée automatiquement à 1 Hz ; les versions DC permettent aussi 1,5 Hz et le mode double‑coup. Le double‑coup et les tonalités alternatives de la trompe peuvent être actionnés à distance via un troisième fil pour indiquer une alarme en deux niveaux.

Caractéristiques principales

• Réglage du volume
• Fixations en acier inoxydable
• Fixation de la lentille par baïonnette
• Vis de verrouillage anti‑manipulation

Spécification de la trompe
Nombre de tonalités : 3
Puissance acoustique : 110 dB(A) @ 1 m
Nombre d'étages : Avertisseur : 2 ; Balise xénon (DC uniquement) : 2
Double‑coup : commutable à distance
Commutation d'étage : CC via négatif ; CA via alimentation vivante

Spécification de la balise
Source lumineuse : Strobo xénon
Énergie : 5 Joules (5Ws)
Fréquence de flash : 1 Hz (60 fpm) ; unités DC option : 1,5 Hz & double‑coup
Synchronisation : 1 Hz synchronisé automatiquement
Candela pic (calculé) : 500 000 cd
Candela effective (calculé) : 250 cd
Candela pic (mesuré I.E.S.) : 49 778 cd*
Candela effective (mesuré I.E.S.) : 125 cd*
Couleurs de lentille : Ambre, Bleu, Clair, Vert, Rouge, Jaune
Type de lentille : Prismatique (standard) ou lisse

Général
Dimensions : 462,9 × 135 mm
Montage : Montage en surface
Entrées : 1 × passe‑gaine 5–7 mm
Indice de protection : IP65
Boîtier : ABS très résistant (UL94 V0 & 5VA)
Matériau de la lentille : PC très résistant (UL94 V0 f1)
Bornes : 0,5–1,5 mm²
Température de fonctionnement : -25 à +50°C
Température de stockage : -40 à +70°C
Humidité relative : 90% à 20°C
Poids : 638 g (1,40 lbs)

Codes de pièce (exemples)
12V dc/ac : H110TX012G/*
24V dc/ac : H110TX024G/*
48V dc/ac : H110TX048G/*
115V ac : H110TX115G/*
230V ac : H110TX230G/*
* = Codes couleurs lentille : A Ambre, B Bleu, C Clair, G Vert, R Rouge, Y Jaune

Consommation de la balise
12V dc : 500 mA
12V ac 50Hz : 600 mA
24V dc : 250 mA
24V ac 50Hz : 300 mA
48V dc : 175 mA
48V ac 50Hz : 250 mA
115V ac 50/60Hz : 70 mA
230V ac 50/60Hz : 35 mA

Consommation de la trompe
12V dc : 52 mA
12V ac 50Hz : 115 mA
24V dc : 105 mA
24V ac 50Hz : 215 mA
48V dc : 42 mA
48V ac 50Hz : 68 mA
115V ac 50/60Hz : 36 mA
230V ac 50/60Hz : 18 mA

Tableau des tonalités (stages)
Stade 1 - T1 : Son type membrane électromécanique (Stg 2 : T2)
Stade 1 - T2 : 1200/500 Hz @ 1 Hz – DIN / PFEER P.T.A.P. (Stg 2 : T1)
Stade 1 - T3 : 800/1000 Hz @ 7 Hz balayage (Stg 2 : T2)
Configurations tonales spécifiques par pays ou personnalisées disponibles sur demande.

Homologations
GOST‑R approuvé : POCC GB‑JB05‑H00144. Autres certificats disponibles dans la documentation produit.

Caractéristiques techniques

• Modèle : H110TX
• Type de produit : Avertisseur trompette & balise stroboscopique xénon
• Puissance acoustique : 110 dB(A) @ 1 m
• Énergie de la balise : 5 Joules
• Fréquence de flash : 1 Hz (options DC : 1,5 Hz et double‑coup)
• Indice de protection : IP65
• Tensions : 12V dc à 230V ac (voir codes de pièce)
• Couleurs lentilles : Ambre, Bleu, Clair, Vert, Rouge, Jaune
• Matériaux : Boîtier ABS, Lentille PC
• Dimensions : 462,9 × 135 mm
• Poids : 638 g
• Bornes : 0,5–1,5 mm²
