Système de thermographie à caméra infrarouge

Aperçu

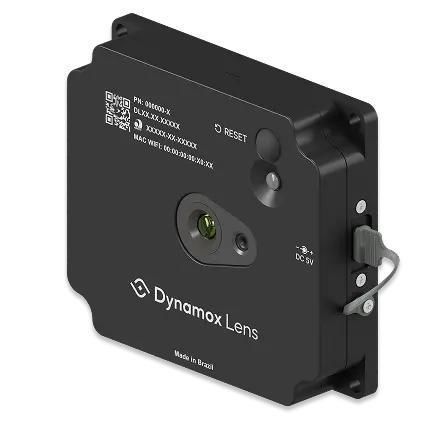

Dynamox Lens est un capteur thermographique industriel conçu pour la surveillance continue 24/7 des températures des équipements. Il mesure la température sans contact et fournit des thermogrammes planifiés ou à la demande avec une image en lumière visible synchronisée pour identifier rapidement les composants chauffés.

Fonctions principales

• Thermographie continue avec captures planifiées configurables et demandes d'images à la demande.
• Capture simultanée d'une image en lumière visible pour une inspection hybride thermique+visible et une localisation précise des points chauds.
• Superposition réglable entre images thermique et visible pour localiser précisément les connexions, câbles ou disjoncteurs chauffants.
• Téléversement automatique des images et de la télémétrie vers la plateforme Dynamox (nécessite une connectivité DynaGateway LTE ou IoT).
• Corrélation des thermogrammes avec les données de vibration et de température sur la plateforme pour un diagnostic consolidé et un suivi historique.
• Génération de rapports techniques PDF depuis l'écran d'analyse, incluant captures, palettes, zones de mesure, annotations et échelles de température.

Applications

• Surveillance thermographique continue des barres omnibus, disjoncteurs et bornes de câbles.
• Surveillance d'actifs situés dans des zones dangereuses ou difficiles d'accès sans exposer les équipes de maintenance.
• Surveillance fixe des tableaux électriques, des connexions et autres équipements industriels nécessitant une inspection thermique automatisée.

Avantages

• Élimine les zones aveugles entre inspections grâce à la surveillance continue.
• Réduit l'exposition du personnel aux environnements dangereux en limitant les vérifications manuelles.
• Améliore la précision du diagnostic grâce à l'imagerie hybride thermique + visible pour identifier précisément les composants défaillants.
• Permet des maintenances planifiées plutôt que des arrêts d'urgence grâce à la détection précoce et à l'historique thermique.
• Fournit un historique thermique pour appuyer les décisions de maintenance et la traçabilité.

Points FAQ

• À quoi ça sert : cartographier le rayonnement infrarouge pour révéler les différences de température et identifier les échauffements anormaux dans les composants électriques.
• Différence avec les capteurs ponctuels : les capteurs thermographiques capturent une image thermique complète (multiples points) en une seule prise contre une lecture ponctuelle.
• Automatisation : l'inspection thermique peut être automatisée ; les images et la télémétrie sont envoyées sans fil à la plateforme pour analyse et stockage.
• Besoin d'un gateway : oui — les images et la télémétrie sont transmises à la plateforme Dynamox via un DynaGateway LTE ou IoT ; un seul gateway peut desservir plusieurs appareils Dynamox.

Caractéristiques techniques

• Dimensions : 99,1 mm × 87,2 mm × 23 mm
• Poids : 315 g
• Fixation : base vissée ou magnétique
• Source d'alimentation : batteries rechargeables
• Alimentation : 5 V DC - 2 A
• Intervalle de télémétrie (configurable) : 1 min à 60 min
• Intervalle des thermogrammes : 1 par collecte planifiée ; demandes à la demande à tout moment
• Plage de température (sélectionnable) : -20 °C à 550 °C
• Résolution : 256 × 192 px
• Champ de vision : 90° × 73,7°
• Distance objet : 0,3 à 3,5 m
