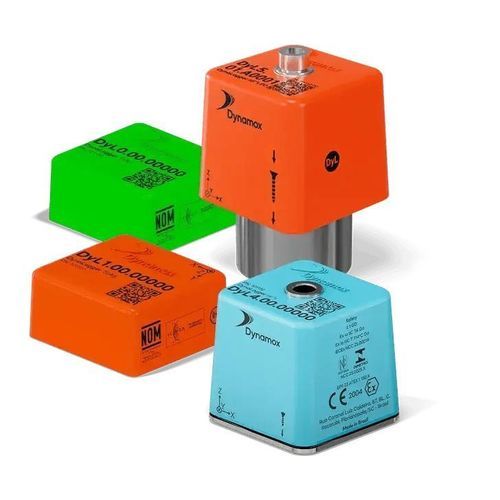

Capteur de vibrations MEMS DynaLogger HF+

pour la surveillance de machinespour moteurpour compresseur

Vue d'ensemble
Les capteurs triaxiaux de vibration et de température DynaLogger HF+ et HF+s identifient les modes de défaillance et les défauts sur une large gamme d'équipements industriels. La large bande de fréquence couvre des machines basse à haute vitesse ; une plateforme en ligne fournit des outils d'analyse spectrale et de surveillance continue de l'état.

Modes de surveillance
Télémetrie

• Métriques configurables par bande de fréquence
• Accélération (RMS)
• Vélocité (RMS)
• Déplacement RMS
• Crête (Peak)
• Crête à crête
• Facteur de crête
• Asymétrie (Skewness)
• Kurtosis
• Température de contact

Spectral / forme d'onde

• Spectre
• Formes d'onde linéaires, circulaires et orbitales
• Filtres de fréquence
• Cepstrum
• Enveloppe (démodulation)
• Autocorrélation
• Waterfall spectral
• Multi-métriques

Métriques avancées

• RMS multibande
• RMS d'enveloppe
• Crête à crête
• Kurtosis
• FC et FC+
• Énergie en tapis (Carpet energy)
• Énergie à 1X et harmoniques en vitesse
• 1X BPFO, BPFI, BSF et FTF en enveloppe et RMS d'enveloppe

Chiffres clés

• Fréquence maximale : 13 kHz
• Densité de bruit spectral : < 75 μg/√Hz
• Lignes de résolution (uniaxial) : 98 304
• Autonomie estimée de la batterie : 5 ans
• Température de fonctionnement max. (HF+s, lots ≥ 053) : 105 °C
• Portée en champ libre (Bluetooth 5.3) : 100 m

Caractéristiques

• Format compact avec large plage de fréquence jusqu'à 13 kHz
• Pile 3 V longue durée — autonomie estimée 5 ans en usage type
• Haute résolution spectrale et en amplitude pour un diagnostic fin
• Large panel de métriques — plus de 200 métriques temps/fréquence par bande
• Adapté aux machines basse vitesse à partir de >10 RPM
• Faible bruit spectral (< 75 μg/√Hz)
• Mesure triaxiale simultanée (x, y, z)
• Mises à jour du firmware à distance

Applications

• Moteurs, pompes et ventilateurs
• Compresseurs et refroidisseurs
• Boîtes de vitesses, y compris planétaires
• Tamis vibrant
• Rouleaux
• Composants internes de moissonneuses et véhicules tout-terrain
• Ponts roulants et engins de parc
• Éoliennes
• Roulements d'éléments tournants grande et basse vitesse

Spécifications techniques
Général
Dimensions : HF/HF+s (base inox) : 39 × 39 × 35 mm
HF+s (base entièrement inox) : 39 × 39 × 39 mm
Poids : HF+ (base aluminium) : 73 g ; HF+s (base inox) : 97 g ; HF+s (base entièrement inox) : 110 g
Matériau : Boîtier : LEXAN™ ; Broche et base capteur : acier inoxydable ou aluminium
Fixation : Collage ou vissage
Signalisation visuelle (LED) : Rouge / vert

Capteurs
Accéléromètre : MEMS triaxial
Limite d'impact de l'accéléromètre : 10 000 g en 0,2 ms

Alimentation
Tension batterie : 3 V
Autonomie : 5 ans (estimation pour profils d'utilisation typiques)

Environnement
Température de fonctionnement : HF+ : −10 °C à 84 °C ; HF+s, lots < 05 : −10 °C à 84 °C ; HF+s, lots ≥ 053 : −10 °C à 105 °C
Température certifiée pour atmosphères explosives : HF+ et HF+s : −10 °C à 79 °C ; HF+s, lots ≥ 053 : −10 °C à 105 °C

Communication
Communication sans fil : Bluetooth 5.3 (2 400 à 2 483,5 MHz)
Portée en champ libre : 100 m (dépend des obstacles et interférences)
Puissance RF : 0,4 dBm

Télémetrie
Intervalle de surveillance : 1 à 60 min
Métriques surveillées : Accélération RMS, Vélocité RMS, Température de contact
Résolution température : 0,01 °C
Bandes de fréquence : Standard usine : 34 Hz à 13 kHz et 3 Hz à 13 kHz (ajustable)
Réponse en fréquence (±3 dB) : 7,6 kHz
Plage d'amplitude : Jusqu'à ±16 g
Mémoire : 51 200 échantillons (ajustable)

Spectral
Densité de bruit spectral : < 75 μg/√Hz
Taux d'échantillonnage : Jusqu'à 26 kHz
Réponse en fréquence (±5%) : 7 kHz
Réponse en fréquence (±3 dB) : 7,6 kHz
Résolution fréquence min. : 0,006 Hz (8 bits) · 0,012 Hz (16 bits)
Résolution amplitude min. : 16 mg (8 bits) · 61 μg (16 bits)
Plage d'amplitude : Jusqu'à ±16 g
Lignes de résolution (LOR) : 98 304 (uniaxial) · 32 768 (triaxial)
Fréquence max. : 571 Hz à 13 kHz (ajustable)
Temps d'acquisition max. : 172,2 s (uniaxial) · 57,3 s (triaxial)

Caractéristiques / spécifications techniques

• Famille de produits : DynaLogger HF+ / HF+s
• Fréquence max. : 13 kHz
• Densité de bruit spectral : < 75 μg/√Hz
• Lignes de résolution (uniaxial) : 98 304 ; (triaxial) : 32 768
• Taux d'échantillonnage (spectral) : jusqu'à 26 kHz
• Plage d'amplitude : ±16 g
• Type d'accéléromètre : MEMS triaxial
• Batterie : 3 V, autonomie estimée 5 ans (usage type)
• Sans fil : Bluetooth 5.3, portée en champ libre ~100 m
• Dimensions (exemple) : 39 × 39 × 35 mm (base inox)
• Plage de poids : 73 g à 110 g selon matériau de base
• Températures d'utilisation exemples : −10 °C à 84 °C (standard) ; HF+s lots ≥ 053 jusqu'à 105 °C
• Indice de protection (lots/certifications sélectionnés) : IP66 / IP68 / IP69K
