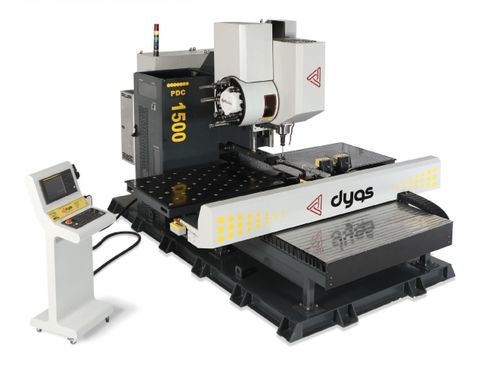

Machine de perçage CNC PDC

verticale3 axespour plaques

Détails généraux

• Intégration avec système CNC Fanuc Oi-MFP pour cycles de perçage et usinage industriels
• Construction en acier à haute résistance avec assemblages soudés traités thermiquement
• Pièces poncées au jet de sable et peintes pour protection en environnement industriel
• Tôles de 6 mm à 80 mm déplacées sur billes de transfert avec brides hydrauliques
• Opérations : perçage, taraudage, chanfreinage, marquage d'implantation, fraisage simultané et fraisure inférieure optionnelle avec grande précision
• Guides linéaires et vis à billes lubrifiés en continu par système de lubrification automatique
• Refroidissement MQL assurant lubrification interne et externe via la broche
• Système de mesure outil/pièce Renishaw pour réduire les erreurs de réglage et d'opérateur
• Réduction de l'exposition et allongement des intervalles de maintenance pour table et outils
• Convoyeur à copeaux optionnel et système CAM convivial en option
• Certifié CE

Détails techniques
TYPE DE MACHINE : PDC-1500 / PDC-1000
Système de contrôle : Fanuc Oi-MFP
Unité de perçage : 1 unité verticale
Puissance broche : 22 kW
Couple broche : 280 Nm
Vitesse broche : 10–4 000 tr/min
Porte-outil : BT40
Épaisseur de tôle (min / max) : 6 mm / 80 mm
Capacité de perçage max : Ø40 mm
Capacité de taraudage : M8 – M24
Vitesses d'axes X / Y : 20 m/min
Vitesse axe Z : 15 m/min
Changeur d'outils automatique (ATC) : 16 outils
Exemples de dimensions matériaux : jusqu'à 1000x1500x65 mm (autres tailles disponibles)
Poids matériau exemple (max) : jusqu'à 760 kg
Poids machine exemples : PDC-1500 ≈ 7 400 kg ; PDC-1000 ≈ 6 600 kg
Dimensions machine exemple (PDC-1500) : 5270x5600x2700 mm

Caractéristiques techniques

• Modèle principal : PDC-1500
• Modèle alternatif : PDC-1000
• Commande CNC Fanuc Oi-MFP
• BROCHE 22 kW, 280 Nm, 10–4 000 tr/min
• Porte-outil BT40 avec ATC 16 positions
• Capacité épaisseur tôle : 6–80 mm
• Perçage max Ø40 mm ; taraudage M8–M24
• Vitesses axes : X/Y 20 m/min, Z 15 m/min
• Mesure Renishaw, lubrification automatique et refroidissement MQL

Options et conformité

• Convoyeur à copeaux optionnel
• Système CAM convivial optionnel
• Fraisure inférieure en option
• Certifié CE pour usage industriel
