Centre d'usinage CNC 3 axes 3BDC

verticalBT 40de perçage

Présentation

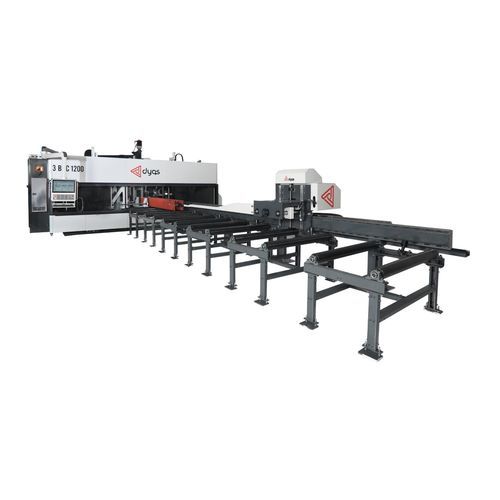

Le 3BDC-1200 est un centre d'usinage CNC pour profils et poutres conçu pour le perçage et l'usinage en grande cadence de profils acier structurels. La machine associe un portail mobile, une commande FANUC et des servomoteurs pour un positionnement précis et reproductible.

Caractéristiques principales

• Unité de commande FANUC mobile pour programmation et pilotage ergonomiques
• Toutes les axes entraînés par servomoteurs FANUC avec réducteur planétaire
• Vis à billes préchargées et châssis en acier soudé pour une stabilité dimensionnelle
• Portail mobile pour un positionnement rapide et précis de la broche
• Mors hydrauliques pour fixation sûre des pièces
• Broche conçue pour un changement d'outil rapide et résistante aux chocs
• Changeur d'outils automatique 6 positions par broche
• Porte-outil BT40 avec conduits de refroidissement ; refroidissement par MQL
• Convoyeurs d'entrée et de sortie de 12 m chacun ; graissage central standard

Spécifications techniques

• Type de machine : 3BDC-1200
• Unité de contrôle : FANUC iH/PRO écran tactile couleur 21,5 pouces
• Unités de perçage (vertical) : 1
• Unités de perçage (horizontal) : 2
• Diamètre de perçage : 10–40 mm
• Vitesse de broche : variable en continu 50–4000 tr/min
• Puissance moteur broche : 22 kW (280 Nm)
• Transmission de mouvement : vis à billes préchargées / système d'écrou
• Changeur d'outils automatique : ATC 6 positions par broche
• Longueur convoyeurs entrée/sortie : 12 m / 12 m
• Système de lubrification central : standard
• Système de refroidissement des outils : MQL (Minimum Quantity Lubrication)
• Poids par mètre linéaire : 750 kg
• Outil à tarauder (option) : M10–M24 avec kit spécial
• Largeur × hauteur du profil : 1200 × 500 mm
• Porte-outil : BT40 (avec conduits de refroidissement)
• Mouvement de la pièce : servomoteur + réducteur planétaire
• Système de mesure du profil : standard
• Dimensions machine (L×l×H) : 2250 × 7230 × 3295 mm
• Marquage par grattage : standard
• Convoyeur de copeaux : optionnel

Options

• Intégration scie à ruban inclinée (option)
• Convoyeur de copeaux (option)
• Kit taraudage M10–M24 (option)
• Dispositifs et solutions de serrage sur mesure

Applications

• Perçage et usinage en série de profils acier structurels
• Fabrication d'ossatures, poutres et treillis
• Préparation de composants pour soudage et lignes d'assemblage
• Production pour la construction, la mécanique lourde et les infrastructures
