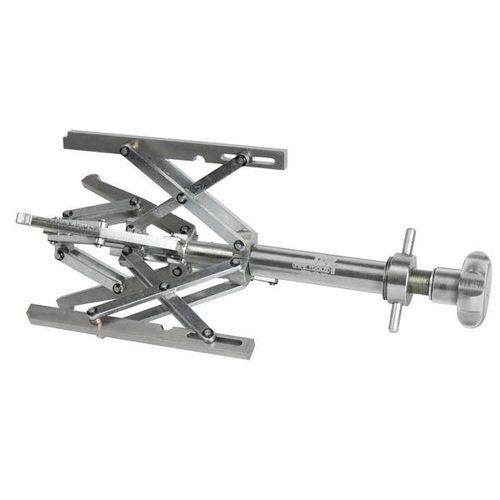

Crapaud de fixation 13500 series

Description du produit
La pince de centrage interne ISEC est conçue pour le centrage précis lors du soudage de brides sur des coudes ou des courbes de tuyauterie. Cet outil manuel permet un positionnement contrôlé, réduisant le temps de préparation et améliorant l'ajustement lors de la fabrication et du soudage des tuyaux.

Caractéristiques clés

• Conçue pour serrer un tuyau ou une bride sur des coudes
• Plage ID : 2,25–20,4″ (56–520 mm) selon la variante
• Points de contact en acier inoxydable pour éviter la contamination des matériaux
• Compatible avec tous les matériaux de tuyauterie courants (acier doux, inox, etc.)

Aperçu du produit
Article no. | Type | ID de la gamme | Poids
1350019 | ISEC56115 | 2,2–4,5″ (56–115 mm) | 1,0 kg
1350020 | ISEC85195 | 3,3–7,6″ (85–195 mm) | 3,0 kg
1350021 | ISEC120315 | 4,7–12,4″ (120–315 mm) | 10,0 kg
1350022 | ISEC180520 | 7–20,4″ (180–520 mm) | 24,0 kg

Avantages

• Positionnement interne rapide et reproductible pour l'assemblage bride–coudes
• Seuls des éléments en acier inoxydable touchent la surface, évitant la contamination entre matériaux

Équipements compatibles

• Elbow Spider Clamp ISC — dispositif externe pour fixation de brides et de tuyaux (Plage ID : 2,25–20,4″)

Caractéristiques / spécifications techniques

• Plage de travail (globale) : 2,25″ (56 mm) à 20,4″ (520 mm) selon variante
• Matériau des points de contact : acier inoxydable
• Matériaux compatibles : acier doux, acier inoxydable et autres matériaux de tuyauterie courants
• Usage principal : centrage interne pour le soudage de brides sur coudes
• Références disponibles et poids : 1350019 (ISEC56115) 56–115 mm - 1,0 kg; 1350020 (ISEC85195) 85–195 mm - 3,0 kg; 1350021 (ISEC120315) 120–315 mm - 10,0 kg; 1350022 (ISEC180520) 180–520 mm - 24,0 kg
