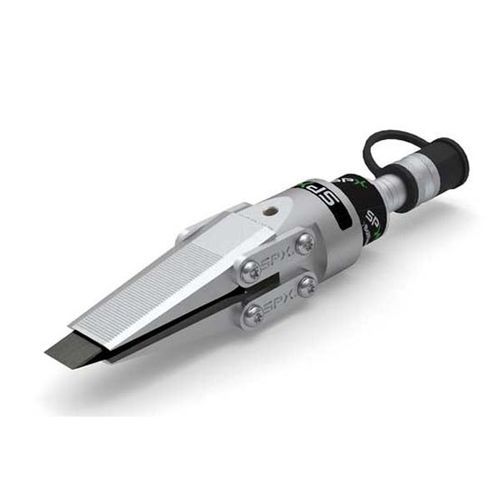

Écarteur de bride hydraulique FLS15

pour applications sous-marinesportable

Présentation
L'écarteur de brides hydraulique FLS15 est un outil à cale intégrée et à action unique conçu pour écarter les brides afin de permettre le remplacement des joints, le nettoyage et les réparations. Il développe jusqu'à 15 tonnes métriques (33 000 lb) par unité, a une longueur compacte de 287 mm et pèse environ 3,2 kg, adapté aux interventions de maintenance professionnelles.

Fonctionnement
L'outil fonctionne grâce à une cale intégrée. Il est à action unique et nécessite une pompe hydraulique à maintien de pression. Pression d'exploitation maximale : 10 000 psi (700 bar). Pour une force combinée, utiliser deux unités en opposition pour obtenir 30 tonnes métriques (2 x 15). Jeu d'insertion minimal : 5 mm.

Applications

• Maintenance et réparation des raccords à brides
• Remplacement des joints et joints métalliques sur raccords
• Interventions sur tuyauterie, coudes et courbes sur site
• Opérations en environnement marin et offshore

Avantages

• Écarteur entraîné par cale d'une capacité de 15 tonnes métriques (33 000 lb)
• Plaques d'écartement entièrement supportées par la cale intégrée pour une transmission de charge durable
• Composants à faible friction et intervalles de maintenance prolongés avec lubrifiants haute performance
• Insérable dans les brides à faible jeu : à partir de 5 mm
• Alliage métallique spécial à haute stabilité et finition anticorrosion adapté aux milieux marins
• Compact et léger : environ 3,2 kg et 287 mm de longueur
• Poignée ergonomique en option pour une meilleure prise en main
• Plaques d'expansion interchangeables (échelonnées / ondulées) pour une polyvalence d'application
• Maintenance simplifiée : un seul outil nécessaire (T40 Torx)
• Couplage hydraulique compatible avec prise standard 3/8 in (No. 9798)

Aperçu produit (table)
Article no. | Description | Force d'écartement | Poids
1169284 | Écarteur de bride dentelé | 15 to | 3,2 kg
1169285 | Écarteur de bride échelon | 15 to | 3,2 kg
1169497 | Pompe à main - deux étages | - | 2,6 kg

Caractéristiques / spécifications techniques

• Modèle : FLS15 (écarteur de bride hydraulique à cale)
• Marque : SPX Bolting Systems
• Force d'étalement maximale : jusqu'à 15 tonnes métriques (33 000 lb) par unité
• Recommandation : utilisation par paires pour force combinée de 30 tonnes métriques (66 000 lb)
• Principe de fonctionnement : cale intégrée (entraînement par cale)
• Type : action unique (nécessite pompe hydraulique à maintien de pression)
• Pression d'exploitation maximale : 10 000 psi (700 bar)
• Jeu d'insertion minimal : 5 mm
• Poids (écarteur) : env. 3,2 kg
• Longueur : env. 287 mm
• Matériaux : alliage métallique spécial à haute stabilité avec finition anticorrosion (adapté à l'usage offshore)
• Plaques d'expansion : interchangeables (échelonnées / ondulées)
• Entretien : un seul outil (T40 Torx) requis
• Couplage hydraulique : compatible avec prise standard 3/8 in (No. 9798)
• Variants / références disponibles : 1169284 (dentelé), 1169285 (échelon) ; pompe manuelle associée 1169497 (deux étages)
