Système de contrôle de mesure Model M

de surveillancede régulationde niveau

Présentation

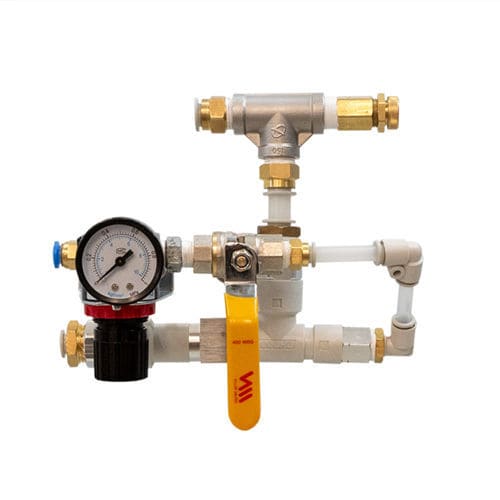

Modèle M est une alternative de contrôle manuel pour les essais de fuite sous vide, conçue pour offrir simplicité, rapidité d’utilisation et maintenance minimale. Le système fonctionne sans électronique ni programmation et est compatible avec toute Chambre à Vide CDV. Il permet un fonctionnement standardisé sur des chambres de dimensions différentes, réduisant les besoins en formation et le risque d’erreur opérateur.

Fonctionnement
Le Modèle M permet à l’utilisateur de régler et de surveiller directement le niveau de vide grâce à des commandes manuelles. Le réglage s’effectue à l’aide d’une vanne de régulation manuelle et la lecture du niveau de vide est visible via un vacuomètre/manomètre intégré. Ce contrôle visuel et direct rend le système simple et intuitif pour des essais de routine et des validations basiques.

Avantages

• Contrôle simple et rapide sans programmation ni paramétrage électronique.
• Réglage visuel et surveillance directe du niveau de vide.
• Architecture robuste et faible maintenance (absence d’automates électroniques).
• Solution économique et fonctionnelle pour tests occasionnels ou applications basiques.

Listes de caractéristiques présentes sur la page
Contrôle du vide :

• Régulation manuelle du vide.
• Vacuomètre numérique intégré.
• Réglage visuel du vide.
• Précision : ±5 mbar.
• Plage de fonctionnement : –100 kPa à 0 (sur manomètre de pression d’eau).

Fonctionnement manuel :

• Système manuel, conception simple et intuitive.
• Réponse immédiate de l’opérateur au processus.

Compatibilité :

• Compatible avec toute Chambre à Vide CDV.
• Intégration compacte dans un module de contrôle externe.

Caractéristiques / spécifications techniques

• Type : Système de contrôle manuel pour essais de fuite sous vide.
• Contrôle : Vanne de réglage manuelle.
• Mesure : Vacuomètre / manomètre intégré (lecture visuelle).
• Précision du vide : ±5 mbar.
• Plage manomètre : –100 kPa à 0 (manomètre de pression d’eau).
• Compatibilité : Conçu pour s’adapter à différentes chambres à vide CDV.
• Architecture : Sans électronique ni programmation (faible complexité, maintenance réduite).
• Usage recommandé : Essais de routine, validations de base, environnements où la simplicité prime sur l’automatisation.
