Électromètre FCE 5705

Présentation

L'électromètre d'aérosols Faraday-Cup FCE 5705 de GRIMM est une solution de référence pour le comptage fiable des nanoparticules, optimisée pour la calibration, la recherche et la surveillance des émissions. Il permet des mesures traçables et respecte les normes ISO et européennes en vigueur.

Avantages

• Système modulaire prêt à l'emploi
  Solution complète pour une configuration rapide et un ajustement précis du débit d'échantillonnage selon les conditions d'exploitation.
• Utilisation simple avec grand écran tactile
  Commande intuitive, visualisation claire des données et configuration aisée.
• Aucun consommable requis
  Réduction des coûts d'exploitation et maintenance simplifiée pour un usage continu à long terme.
• Étalonnages traçables pour une précision homogène
  Les facteurs d'étalonnage peuvent être enregistrés dans la mémoire de l'appareil pour garantir des mesures fiables et reproductibles.
• Contrôle précis du débit d'échantillonnage
  Minimise l'incertitude de mesure de la concentration en nombre de particules.
• Acquisition de données haute résolution
  Analyse des processus dynamiques grâce à des fréquences d'échantillonnage ajustables de 1 à 64 Hz.
• Multiples options de transfert de données
  Prise en charge de Modbus TCP/RTU, USB, Ethernet et WiFi pour une intégration fluide aux systèmes de données.
• Fonctionnement autonome avec mémoire interne
  Mémoire de 32 GB et export .csv via USB pour l'échange de données sans PC.
• Alimentation large plage
  Fonctionne en 110–240 V 50/60 Hz pour une utilisation internationale.
• Compatible avec d'autres produits GRIMM
  Contrôleur FCE 5705 compatible avec toutes les générations FCE ; combinaisons possibles avec le contrôleur DMA 5706 pour des configurations SMPS+E.

CONFORMITÉ & CERTIFICATIONS

• ISO 27891:2015 (Étalonnage des compteurs de particules par condensation (CPC))
• ISO 15900:2020 (Distribution granulométrique en nombre de particules d'aérosols)
• EN 16976:2024 et CEN/TS 17434:2020 (Procédures normalisées pour la concentration en nombre de particules et la distribution granulométrique dans l'air ambiant)
• Particle Measurement Programme (Euro 5, 6 et 7)
• UN GTR n° 24 (Émissions liées aux freins)

Applications

• Laboratoires de recherche et universités
  Recherche fondamentale sur les aérosols et études d'inhalation/exposition.
• Laboratoires d'étalonnage
  Étalonnage des CPC et autres instruments d'aérosols conformément aux normes ISO.
• Industrie et nanotechnologie
  Surveillance des concentrations de nanoparticules pendant la production et le traitement.
• Surveillance de l'environnement
  Détermination de la concentration en nombre de particules et de la distribution granulométrique dans l'air ambiant selon EN 16976/CEN/TS 17434.
• Surveillance des émissions véhicules et freins
  Mesures pour assurer la conformité au Particle Measurement Programme et à l'UN GTR 24.
• Émissions d'imprimantes et tests de filtration
  Évaluation de l'efficacité des filtres et des émissions particulaires des imprimantes.
• Études des gaz d'échappement des moteurs
  Mesure des émissions particulaires des moteurs à combustion.

Caractéristiques techniques

• Type de détecteur : électromètre Faraday-Cup
• Grandeurs mesurées : courant (fA) et concentration en nombre de particules (particules/cm³)
• Courant max. : ±4 000 fA
• Concentration max. : 1,5 × 10^6 particules/cm³ (simplement chargées)
• Résolution de mesure du courant : ±0,01 fA
• Niveau de bruit moyen : ±0,35 fA
• Temps de réponse t10…t90 : < 0,25 s
• Fréquence d'échantillonnage : 1 … 64 Hz (réglable en 2^n Hz, n = 0 … 6)
• Débit d'échantillonnage : 0,3 … 10 l/min (réglable par pas de 0,1 l/min)
• Précision du débit : ±1,5 % (sur l'ensemble de la plage)
• Vide externe : ≤ 350 hPa à NPT
• Commande / afficheur : écran tactile 5" (option : logiciel GRIMM FCE 5705 sur PC)
• Interfaces de communication : USB, Ethernet, WiFi*, stockage USB, entrée analogique pour capteurs T/p/RH
• Mémoire interne : 32 GB (utilisable 28,8 GB)
• Capteurs : température, pression absolue et humidité relative de l'air d'échantillonnage (interne et externe)
• Alimentation : 110 … 240 VAC ; 50/60 Hz ; max. 20 W
• Conditions aérosol : température 0 … 40 °C ; humidité relative 0 … 95 % (sans condensation) ; pression absolue 600 … 1 100 hPa
• Gaz porteur : air et gaz inertes
• Conditions d'utilisation : température 10 … +40 °C ; humidité relative 0 … 95 % (sans condensation) ; pression ambiante 790 … 1 100 hPa

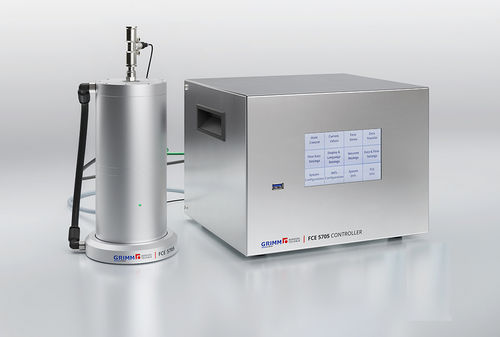

• Composants du système : FCE 5705 ; contrôleur FCE 5705
• Dimensions (H x L x P) : FCE 5705 : 19 x 9 x 9 cm ; contrôleur FCE 5705 : 20 x 26,5 x 24,5 cm
• Masse : FCE 5705 : 2,0 kg ; contrôleur FCE 5705 : 5,2 kg
