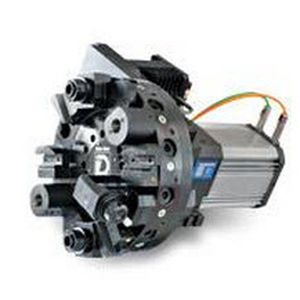

Tourelle d'outils à disque ODT-N Series

axialeélectromécaniquemodulaire

ODT-N * série 50 DISPOSITIF MODULAIRE D'OUTILS MOTORISÉS POUR L'ACCOUPLEMENT DU SYSTÈME AXIAL DIN 1809 PRINCIPE MODULAIRE Le dispositif ODT-N est un module qui peut être appliqué à l'extérieur des tourelles standard DM, SM ou BSV-N, en prenant place dans l'espace entre le disque et le logement de la tourelle normalement utilisé pour le groupe de refroidissement. PRINCIPALES CARACTÉRISTIQUES Le nouveau dispositif modulaire de la série ODT-N/50 a été développé en appliquant strictement la technique de l'ingénierie de la valeur, en tirant parti de la similarité des conceptions, du nombre réduit de composants et de pièces communes, pour une conception mécanique allégée. Toujours basé sur le principe original, breveté et bien connu de "l'engagement automatique sans dispositifs supplémentaires" de la série précédente, le nouveau design offre un produit amélioré, utilisant une technologie avancée et des solutions modernes pour les besoins accrus des centres de tournage CNC. - Pas de temps morts grâce à : - Engagement/désengagement automatique de l'accouplement à tenon (1), uniquement avec le mouvement de la tourelle, sans dispositif supplémentaire. - Positionnement plus rapide du zéro, directement géré par le moteur/pilote (2) avec une vitesse de zéro élevée. - Puissant : vitesses élevées et couples transmissibles. - Fonctions avancées : - Gamme standard de pression du liquide de refroidissement jusqu'à 30 bars. - Fonction de pressurisation de l'air pour éviter la contamination externe. - Système de lubrification centralisé pour les cycles lourds et/ou les conditions de travail extrêmes. Important : Dans les ODT-N/ série 50, le réglage du zéro est géré directement par le servomoteur, qui doit être doté d'une "fonction d'orientation" par le CNC. L'activation du pilote moteur doit toujours être "ON", en gardant la position zéro pour permettre la tourelle rotation.
