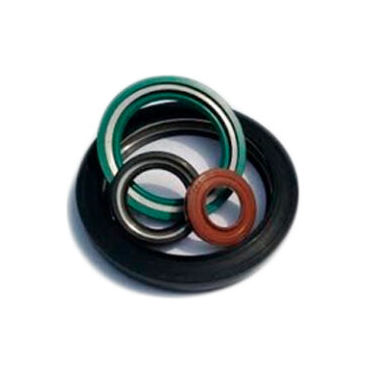

Joint pour arbre tournant MSC
à double lèvreen Ven acier inoxydable

joint pour arbre tournant
joint pour arbre tournant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à double lèvre
Forme
en V
Matériau
en acier inoxydable, en élastomère
Application
pour boîtier, pour pompe, pour applications hydrauliques, pour fluide hydraulique, pour arbre tournant, pour raccord, pour applications chimiques, pour l'industrie agroalimentaire, de moteur, pour réducteur, pour boîte de vitesse, d'arbre, axes, à broches, pour compresseur à vis, pour applications haute température
Fluide
pour eau
Autres caractéristiques
radial
Température limite

Min: -50 °C
(-58 °F)

Max: 300 °C
(572 °F)

Pression limite

Min: 0 bar
(0 psi)

Max: 15 bar
(217,6 psi)

Diamètre

Min: 3 mm
(0,118 in)

Max: 380 mm
(14,961 in)

Diamètre extérieur

Min: 10 mm
(0,394 in)

Max: 420 mm
(16,535 in)

Vitesse

Min: 0 m/s
(0 ft/s)

Max: 40 m/s
(131,2 ft/s)

Description

Les bagues d’étanchéité radiales VR assurent l’étanchéité des arbres tournants, broches, tourillons et tous axes rotatifs. L’avantage essentiel de la bague d’étanchéité radiale VR est le faible couple exercé sur l’élément tournant dont elle doit assurer l’étanchéité. Le couple est réduit de 50% à 60% par rapport aux joints à lèvres traditionnels. Cet avantage autorise : - L’utilisation d’arbre en acier standard ou inoxydable - La suppression des traitements de surface : cémentation, chromage dur, etc… - Le sens de rotation est indifférent - Une non concentricité importante (jusqu’à 0,4mm) - Rugosité Ra 0,4 ED Ce qui permet : - Un frottement sur l’arbre très faible - Echauffement très réduit - Utilisation avec de nombreux fluides (8 élastomères standards différents) - Encombrement réduit Fonctionnement : Le fonctionnement des joints VR est basé sur 2 caractéristiques fondamentales : - Une force radiale entre la lèvre du joint et l’axe - Une pré-tension supplémentaire des lèvres sur l’axe
