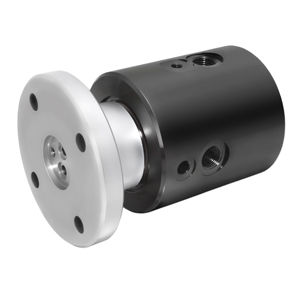

Raccord tournant pour huile OF-0660202

2 passageshaute pressionpour l'industrie sidérurgique

Aperçu
Joint tournant à 2 passages conçu pour alimenter en graisse un mandrin d'enroulement à chaud. Équipé d'un joint à faible jeu, sans contact, optimisé pour des vitesses élevées et des pressions importantes. Le design permet une intégration directe avec une union rotative hydraulique supplémentaire pour combiner fonctions de lubrification et fonctions hydrauliques.

Données du projet

• Industrie : Production métallurgique
• Type de fluide : Autre
• Environnement : Intérieur
• Matériau : Acier carbone / alliage
• Pression max. : 5 800 PSI [400 BAR]
• Vitesse max. : 600 tr/min

Configuration

• Nombre de passages : 2
• Dimension des passages : 0,250" [6,4 mm]
• Alésage traversant : Aucun
• Diamètre : 4,252" [108 mm]
• Longueur : 5,820" [147,8 mm]

Projets connexes (résumé)

• Industrie liée : Production métallurgique
• Nombre de passages : 2
• Plage de dimensions des passages (lié) : 0,250" - 0,374" [6,35 mm - 9,50 mm]
• Vitesse de rotation (RPM) : 100 RPM et plus (catégorie)
• Plage de pression (PSI) : 200 - 6 499 PSI [14 - 448 BAR] (catégorie)

Caractéristiques / spécifications techniques

• Modèle / Projet : OF-0660202
• Type : Joint tournant 2 passages pour alimentation en graisse
• Application : Mandrin d'enroulement à chaud
• Type de joint : Joint à faible jeu, sans contact, optimisé pour vitesse et pression élevées
• Design intégré : S'intègre directement à une union rotative hydraulique supplémentaire
• Matériaux : Construction acier carbone / alliage
• Pression maximale : 5 800 PSI (400 BAR)
• Vitesse maximale : 600 tr/min
• Dimension du passage : 0,250" (6,4 mm)
• Diamètre : 4,252" (108 mm)
• Longueur : 5,820" (147,8 mm)
• Alésage traversant : Aucun
