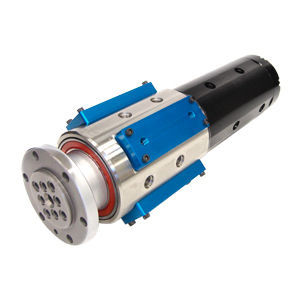

Raccord tournant pour eau QW-08308

pour huilepour gaz8 passages

Présentation
Union rotative 8 passages conçue pour une centrifugeuse médicale en environnement de salle blanche. Équipée d'ailettes externes intégrées à grande vitesse pour refroidissement par eau et d'une protection contre l'intercommunication des fluides.

Spécifications du projet (telles que listées)

• Industrie : Médical
• Types de fluide : Gaz, Huile, Eau
• Environnement : Salle blanche
• Matériaux : Aluminium ; Acier carbone / allié ; Acier inoxydable ; Autre
• Pression maximale : 3 000 PSI [207 BAR]
• Vitesse maximale : 260 RPM

Détails mécaniques

• Nombre de passages : 8
• Dimension des passages : .312" [7,9 mm]
• Alésage traversant : .500" [12,7 mm]
• Diamètre : 4.437" [112,7 mm]
• Longueur : 16.314" [414,4 mm]

Projets liés / Contexte (résumé)

• Nombre typique de passages pour projets similaires : 8 - 12 passages
• Gamme de dimensions des passages référencée : 0.250" - 0.374" [6,35 mm - 9,50 mm]
• Catégorie de vitesse de rotation référencée : 100 RPM et plus
• Gamme de pression référencée pour projets similaires : 200 - 6 499 PSI [14 - 448 BAR]
• Matériaux référencés pour projets similaires : Aluminium ; Acier carbone / allié ; Acier inoxydable ; Autre
• Options référencées : Protection contre l'intercommunication ; Refroidissement externe

Caractéristiques techniques

• Modèle / Projet : QW-08308
• Application : Centrifugeuse médicale (environnement salle blanche)
• Fonction : 8 passages fluides indépendants pour transfert de gaz/huile/eau en application tournante
• Matériaux : Aluminium, Acier carbone/allié, Acier inoxydable, Autre (selon exigences)
• Pression maximale : 3 000 PSI [207 BAR]
• Vitesse de rotation maximale : 260 RPM
• Nombre de passages : 8
• Taille des passages : .312" [7,9 mm]
• Alésage traversant : .500" [12,7 mm]
• Diamètre total : 4.437" [112,7 mm]
• Longueur totale : 16.314" [414,4 mm]
• Caractéristiques : Ailettes externes intégrées à grande vitesse pour refroidissement par eau ; protection contre l'intercommunication des fluides
• Compatibilité environnementale : Conception prenant en compte les exigences de salle blanche
