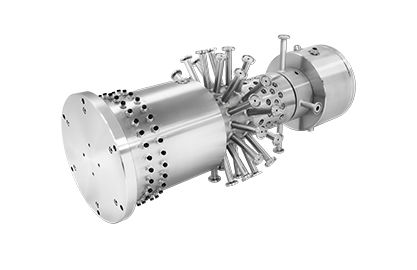

Raccord tournant pour huile TQ-1130004

pour le videpour gaz4 passages

Vue d'ensemble
Joint tournant 4 passages conçu pour l'alimentation et l'aspiration d'huile végétale dans un procédé de revêtement de bocaux sur une ligne de remplissage de mayonnaise. Conçu pour les environnements washdown, avec bagues collectrices électriques intégrées classées IP68 et coffret collecteur électrique personnalisé résistant aux produits de lavage caustiques.

Spécifications du projet

• Secteur : Agroalimentaire
• Type de fluide : Gaz et autres (alimentation/aspiration d'huile végétale)
• Environnement : Washdown ; protection contre lavage caustique
• Matériau : Acier inoxydable
• Pression max. : 110 PSI (8 BAR) ; capacité vide
• Vitesse max. : 25 tr/min

Passages et dimensions

• Nombre de passages : 4
• Dimensions des passages : 0,160" (4,1 mm), 0,380" (9,7 mm)
• Alésage traversant : 0,750" (19,1 mm)
• Diamètre total : 8,438" (214,3 mm)
• Longueur totale : 23,250" (590,6 mm)

Caractéristiques

• Bague(s) collectrice(s) électrique(s) intégrée(s) classée(s) IP68 pour transfert de signal/puissance en conditions washdown
• 30 sorties de remplissage spécialisées, chacune avec deux circuits électriques pour commande individuelle
• Coffret collecteur électrique personnalisé conçu pour résister au lavage caustique
• Configuration prévue pour l'alimentation et l'aspiration d'huile végétale pour le revêtement de bocaux en application de remplissage alimentaire

Spécifications techniques

• Modèle : TQ-1130004
• Secteur : Agroalimentaire
• Fluide : Gaz et autres (alimentation/aspiration d'huile végétale)
• Environnement : Washdown / protection contre lavage caustique
• Matériau : Acier inoxydable
• Nombre de passages : 4
• Tailles des passages : 0,160" (4,1 mm), 0,380" (9,7 mm)
• Alésage traversant : 0,750" (19,1 mm)
• Diamètre : 8,438" (214,3 mm)
• Longueur : 23,250" (590,6 mm)
• Pression maximale : 110 PSI (8 BAR) et capacité vide
• Vitesse maximale : 25 tr/min
• Électrique : bague(s) collectrice(s) IP68 intégrée(s) ; 30 sorties de remplissage avec 2 circuits électriques par sortie
