Collecteur tournant via Ethernet ESET series

Gigabit Ethernet1 Gbps100 Mbps

Description

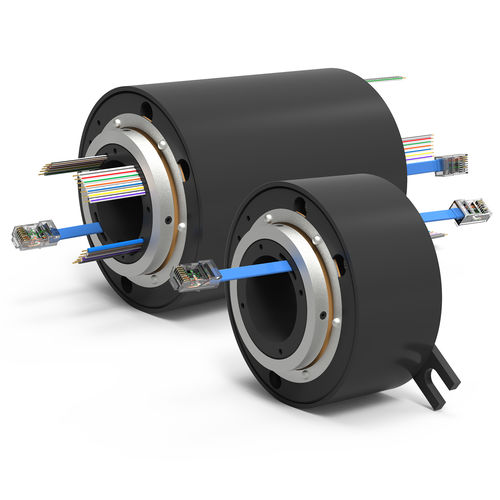

La série ESET d'anneaux collecteurs Ethernet à alésage traversant est un ensemble rotatif destiné au transfert d'alimentation, de circuits de commande et de données (analogiques/numériques) entre entrées fixes et sorties rotatives. Elle comporte un alésage traversant de 1,5 in (38,1 mm) pour montage sur arbre et prend en charge 100Base-T ou 1000Base-T Ethernet avec connecteurs RJ45. La conception utilise des contacts à brosse en fibre à faible usure qui ne nécessitent pas de lubrification. Les modèles standard vont de 4 à 22 circuits. Des solutions intégrées fluide + électrique sont disponibles pour des packages combinant passage de fluide (rotary union) et anneau collecteur électrique.

Caractéristiques principales

• Alésage traversant 1,5 in (38,1 mm) pour montage direct sur arbre
• Soutien Ethernet : 100Base-T (100 Mbps) et 1000Base-T (1 Gbps) avec terminaison RJ45
• Contacts à brosse en fibre à faible usure — sans lubrification requise
• Nombre de circuits standard de 4 à 22 ; configurations personnalisables disponibles
• Options intégrées fluide + électrique pour unions rotatives combinées et transmission électrique

Configurations (modèles sélectionnés)

• ESET4 — Circuits totaux : 4 ; (1x) Ethernet ; Tension nominale : 240V ; Longueur de la capsule : 2,130" (54 mm) ; Vitesse max. : 250 tr/min ; Débit max. : Jusqu'à 100 Mbps (100Base-T)
• ESET8 — Circuits totaux : 8 ; (1x) Ethernet ; Tension nominale : 240V ; Longueur de la capsule : 3,070" (78 mm) ; Vitesse max. : 250 tr/min ; Débit max. : Jusqu'à 1 Gbps (1000Base-T)
• ESET68 — Circuits totaux : 14 ; (6x) 10A, (1x) Ethernet ; Tension nominale : 600V ; Longueur de la capsule : 4,010" (102 mm) ; Vitesse max. : 250 tr/min ; Débit max. : Jusqu'à 1 Gbps (1000Base-T)
• ESET128 — Circuits totaux : 20 ; (12x) 10A, (1x) Ethernet ; Tension nominale : 600V ; Longueur de la capsule : 4,940" (125 mm) ; Vitesse max. : 250 tr/min ; Débit max. : Jusqu'à 1 Gbps (1000Base-T)
• ESET184 — Circuits totaux : 22 ; (18x) 10A, (1x) Ethernet ; Tension nominale : 600V ; Longueur de la capsule : 4,940" (125 mm) ; Vitesse max. : 250 tr/min ; Débit max. : Jusqu'à 100 Mbps (100Base-T)

Principales spécifications
Courant nominal

• 2A — ES, ESM, EST, ESE, ESET
• 5A — ESM, EST, ESE, ESET
• 10A — ESM, EST, ESE, ESET
• Autre — Personnalisé

Tension nominale

• 120V — ES, ESM, EST, ESE, ESET
• 240V — ES, ESM, EST, ESE, ESET
• 600V — EST, ESET
• Autre — Personnalisé

Montage

• Bride — ES, ESM, ESE
• Alésage traversant — EST, ESET
• Autre — Personnalisé

Débit de données

• Inférieur à 50 Mbps (Non-Ethernet) — ES, ESM, EST
• 100 Mbps (100Base-T) — ESE, ESET
• 1 Gbps (1000Base-T) — ESE, ESET
• Autre — Personnalisé

Remarques

• *600V max sur circuits d'alimentation 16 AWG. 240V max sur câble Ethernet. Les valeurs dépendent d'une combinaison de paramètres d'application ; la durée de vie opérationnelle dépend de la vitesse de rotation, du cycle de service et de la température. Consulter les recommandations techniques pour les exigences spécifiques à l'application.
