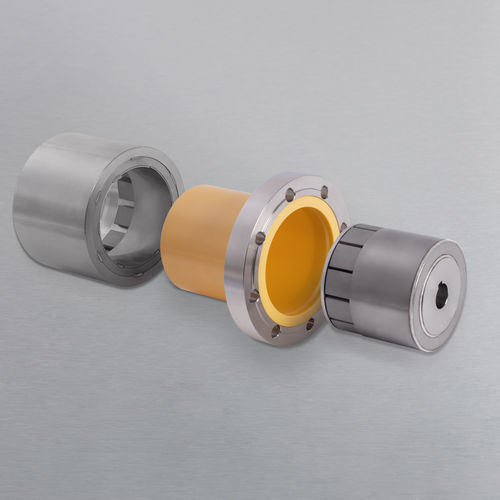

Accouplement magnétique

avec chemise en céramiquepour transmissionpour pompe

Présentation
Les accouplements magnétiques permanents DST assurent une transmission de couple sans contact et sans fuite pour pompes et agitateurs, constituant une alternative aux garnitures dynamiques conventionnelles dans les applications traitant des milieux critiques, hautement toxiques ou agressifs. DST propose plus de 1 000 configurations d'aimants pour répondre aux besoins spécifiques des clients.

Caractéristiques de température
Avec des aimants Sm2Co17, des températures de service jusqu'à ≈350°C sont possibles. Avec des aimants NdFeB, des températures de service jusqu'à ≈150°C sont possibles.

Tableau : plages de construction standard
Type | Couple | N° de plan
DST 27/1 | 1 Nm | D055M0153
DST 27/2 | 2 Nm | D055M0152
DST 45/4 | 4 Nm | D055M0013
DST 45/6 | 6 Nm | D055M0062
DST 45/8 | 8 Nm | D055M0015
DST 60/7 | 7 Nm | D055M0075
DST 60/10 | 10 Nm | D055M0136
DST 60/14 | 14 Nm | D055M0076
DST 60/22 | 22 Nm | D055M0077
DST 75/10 | 10 Nm | D055M0022
DST 75/20 | 20 Nm | D055M0028
DST 75/30 | 30 Nm | D055M0036
DST 75/40 | 40 Nm | D055M0044
DST 75/60 | 60 Nm | D055M0061
DST 110/22 | 22 Nm | D055M0024
DST 110/50 | 50 Nm | D055M0031
DST 110/80 | 80 Nm | D055M0039
DST 110/100 | 100 Nm | D055M0083
DST 135/85 | 85 Nm | D055M0026
DST 135/100 | 100 Nm | D055M0063
DST 135/135 | 135 Nm | D055M0033
DST 135/180 | 180 Nm | D055M0041
DST 135/220 | 220 Nm | D055M0010
DST 165/140 | 140 Nm | D055M0027
DST 165/200 | 200 Nm | D055M0034
DST 165/275 | 275 Nm | D055M0042
DST 165/365 | 365 Nm | D055M0047
DST 200/550 | 550 Nm | D055M0112
DST 200/700 | 700 Nm | D055M0113
DST 200/850 | 850 Nm | D055M0114
DST 200/1000 | 1000 Nm | D055M0115
DST 200/1200 | 1200 Nm | D055M0203

Couple

• Standard : 1 – 1 200 Nm
• Sur mesure : 0,1 jusqu'à 25 000 Nm

Matériaux (pièces en contact avec le produit)
Les pièces en contact sont disponibles dans des matériaux adaptés au milieu :

• Standard : 1.4571 et 2.4610 (Hastelloy C-4)
• Aciers inoxydables : 1.4301, 1.4401, 1.4404, 1.4435, 1.4539, 1.4980
• Hastelloy : 2.4602 (C22), 2.4819 (C276)
• Titane : 3.7165 (Grade 5), 3.7035 (Grade 2), Beta C/Grade 19
• Plastiques : PTFE, PFA, TFM, PVDF
• Autres matériaux spéciaux sur demande

Applications

• Génie des procédés
• Industrie chimique
• Industrie pharmaceutique
• Fours industriels
• Gestion de l'eau
• Compresseurs
• Technologie de dosage
• Hydraulique
• Pétrochimie
• Industrie naval

Avantages

• Certification ATEX
• Grand choix de configurations magnétiques (>1 000)
• Solutions spécifiques client
• Transmission de couple sans contact
• Étanchéité hermétique entre côté moteur et côté entraîné
• Résistance aux milieux agressifs
• Fonctionnement sans maintenance

Principe de fonctionnement / Milieux
L'accouplement assure une transmission de couple hermétique et sans contact adaptée aux milieux critiques, hautement toxiques ou agressifs couramment rencontrés dans les pompes et agitateurs. Une vidéo produit et des médias complémentaires illustrent le principe de fonctionnement et les installations typiques.

Caractéristiques / spécifications techniques

• Famille de produits : accouplements magnétiques permanents DST
• Couple (standard) : 1 – 1 200 Nm
• Couple (sur mesure) : 0,1 – 25 000 Nm
• Types d'aimants & limites de température : Sm2Co17 jusqu'à ≈350°C ; NdFeB jusqu'à ≈150°C
• Matériaux standard : 1.4571, 2.4610 (Hastelloy C-4)
• Matériaux optionnels : aciers inoxydables multiples, Hastelloy C22/C276, divers grades de titane, PTFE/PFA/TFM/PVDF et autres matériaux spéciaux
• Options de conception : encapsulation rotor externe et versions avec palier
• Plage de construction standard : voir tableau (Type / Couple / N° de plan) couvrant les séries DST 27 à DST 200 avec couples de 1 Nm à 1 200 Nm
