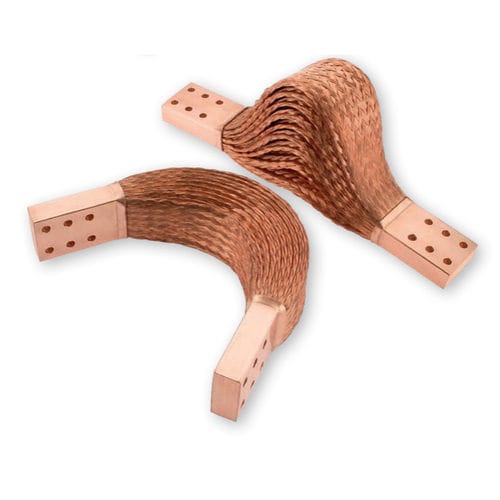

Shunt souple en tresse plate

soupleen cuivreen argent

Lorsque les connexions électriques au sein des pistolets de soudage doivent effectuer des mouvements dans deux dimensions au maximum (non transversales par rapport aux feuilles), nous utilisons nos connecteurs laminés flexibles. Ils sont fabriqués en série à partir de feuilles de cuivre d’une épaisseur de 0,10 mm ou 0,20 mm, selon une conception à rivetage par pression. Dans le procédé de rivetage à la presse que nous utilisons, les feuilles superposées sont rivetées sous pression. Afin d’assurer une bonne tenue des rivets, des capuchons ou des plaques de recouvrement sont prévus aux extrémités, qui servent alors de surface de contact. La résistance du cuivre utilisé pour la fabrication doit être adaptée au mouvement à effectuer. Seuls les connecteurs laminés correctement conçus en termes de dimensions et de matériaux garantissent une durée de vie maximale. Des versions soudées par faisceau d’électrons sont également disponibles pour des applications spéciales. Avec ce procédé de soudage, l’opération s’effectue sans effet thermique notable sur le cuivre, ce qui permet de conserver l’effet ressort souhaité du cuivre. Nous nous ferons un plaisir de vous conseiller sur vos applications et de vous faire bénéficier de notre expérience dès la phase de conception des pièces de machines destinées à la transmission de puissance. Connecteurs laminés flexibles utilisés dans les machines de soudage par résistance Outre nos modèles de connecteurs laminés pour pistolets de soudage, nous fabriquons également une grande variété de modèles destinés à des applications dans le domaine des machines de soudage par résistance. Du plus petit connecteur en feuille, similaire aux modèles de pistolets de soudage, jusqu’à des sections de 2 000 mm² et plus, ainsi que des surfaces de raccordement d’une largeur pouvant atteindre 200 mm.
