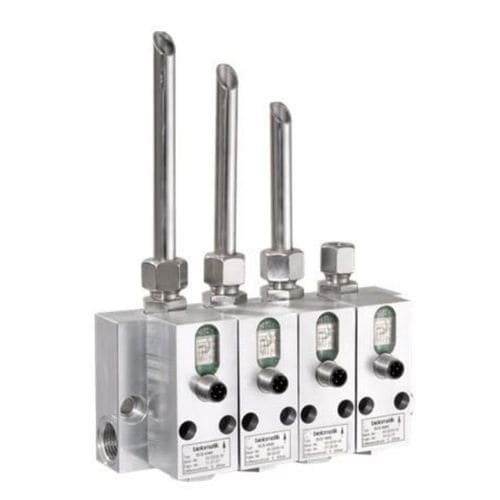

Régulateur de débit volumétrique SCS

pour huilepour système de lubrification

Le régulateur de débit SCS régule la pression de manière autonome et surveille le volume. Régulation de 0,16 l/min à 6,3 l/min. Le régulateur de débit est disponible sur bride plate ce qui procure un gain d'espace et facilite l'installation. MODE DE FONCTIONEMENT Un orifice de mesurage incorporé au régulateur de débit détermine le débit volumique. Un piston de contrôle assure une différence de pression constante à l'orifice de mesurage, sans se soucier de la différence de pression entre le débit en entrée P et le débit en sortie A. Le débit volumique est le plus souvent autonome en termes de pression et de température. Le fonctionnement est assuré si la différence de pression de P vers A est d'au minimum 5 bars et que le débit volumique est 10 % supérieur au débit volumique applicable à la viscosité de l'huile utilisée. Le générateur de signal intégré indique si le débit volumique est inférieur à 20 % (maximum) du débit volumique réel. Si la LED verte sur la valve brille, le débit volumique est correct. La LED rouge indique que le débit volumique est très faible ou qu'il n'y a pas de débit. Une diode de protection est intégrée pour répondre en cas d'interruption du débit des charges inductives.
