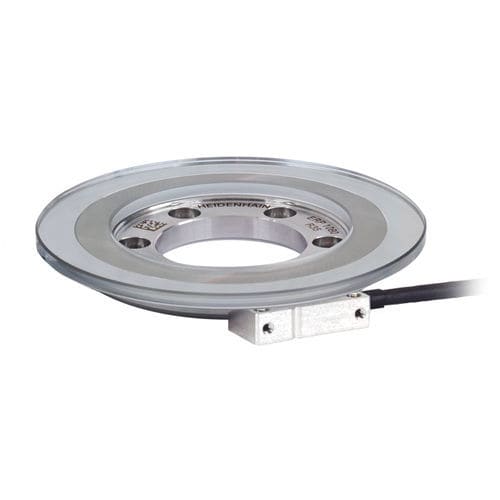

Codeur d'angle incrémental ERP 1000

optiqueen verrehaute résolution

Codeurs angulaires optiques incrémentaux à très haute résolution et très haute précision Très haute résolution et très haute précision Faible masse et faible moment d'inertie Affichage LED intégré Précision de graduation : de ±0,9” à ±4” Périodes de signal : de 23 000 à 63 000 Diamètres : de 57 mm à 151 mm Interfaces : TTL, 1 VPP, EnDat 2.2. Indicateur de qualité du signal Une LED multicolore intégrée au connecteur des modèles ERP 1010 et ERP 1070 permet une évaluation fiable des signaux incrémentaux et du signal de repère de référence. La qualité du signal est indiquée par différentes couleurs. Une LED bleue s’allume lorsque le repère de référence est franchi. Balayage de haute précision Pas de mesure très fins et haute précision : les codeurs angulaires de la série ERP 1000 utilisent le balayage interférentiel. Un réseau de phase appliqué sur un substrat en verre sert de référence de mesure. Qualité de signal constante Le circuit ASIC HSP 1.0 développé par HEIDENHAIN garantit une qualité de signal de balayage élevée et constante. L’ASIC compense toute baisse d’amplitude du signal en augmentant le courant de la LED, préservant ainsi la forme optimale du signal en cas de contamination. Le bruit est également maintenu à un niveau uniformément bas. Installation aisée Les périodes de signal courtes exigent généralement des tolérances de montage très étroites pour la distance entre la tête de balayage et l’étalon de mesure. La série ERP 1000 est particulièrement facile à installer grâce à ses larges tolérances de montage, dans les limites desquelles la qualité des signaux de sortie n’est pratiquement pas affectée.
