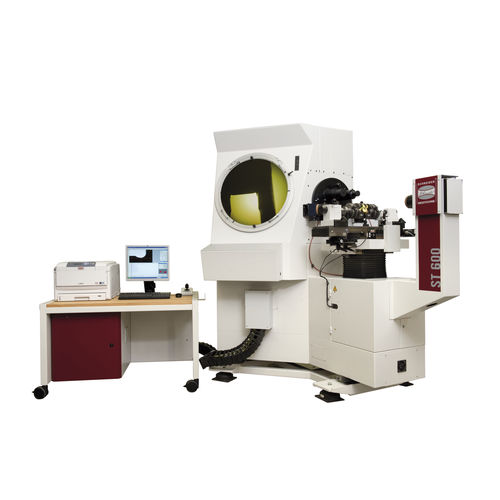

Projecteur de mesure de profil ST H series

horizontal

Domaines d'application des projecteurs de mesure horizontaux Les projecteurs de mesure à passage de faisceau horizontal disposent d'une table transversale d'une très grande rigidité. Les mesures sont tout aussi précises avec une charge de table allant jusqu'à 200 kg qu'avec des pièces légères. Les supports tels que les étaux à mors pointus ou les axes de rotation, manuels, motorisés ou CNC, peuvent être installés sur la table sans aucun problème Configuration de base des projecteurs de mesure ST 600 H - ST 1000 H - Écran de projection de 600 - 1000 mm avec réticule, selon la version - Porte-modèle - Goniomètre pivotant sur 360°, échelle de vernier 1â ? - Tourelle à 3 lentilles pour différents objectifs - Plage de mesure : 350 x 300 mm jusqu'à 750 x 300 mm, selon la version - Surface de la table : 750 x 200 mm à 1200 x 200 mm, selon la version - Table de mesure pivotante de ± 20°, échelle de vernier 10â ? pour les tailles de table R350 et R450 - Axes X, Y et Z sur roulements à aiguilles - Echelles de mesure avec une résolution de 0,1 µm - Motorisation des trois axes et commande par joystick - Éclairage en lumière transmise et en lumière incidente - Éclairage de la lumière incidente focalisable - Logiciel de mesure M2 avec capteur de bord intégré dans le trajet du faisceau Options - Intégration d'une caméra CCD haute résolution dans le passage du faisceau pour des mesures documentées et rapides - Le logiciel de mesure M3 est une solution d'entrée de gamme intuitive pour le traitement d'images avec des fonctions de mesure géométrique - Logiciel de mesure et d'analyse SAPHIR pour les mesures complexes - Système CNC pour la mesure automatique des pièces à usiner - Extension jusqu'à 5 axes pour la commande de la table rotative et du bras oscillant
