Broyeur pour le caoutchouc

de produits alimentairespour matières plastiquespour épices

Présentation

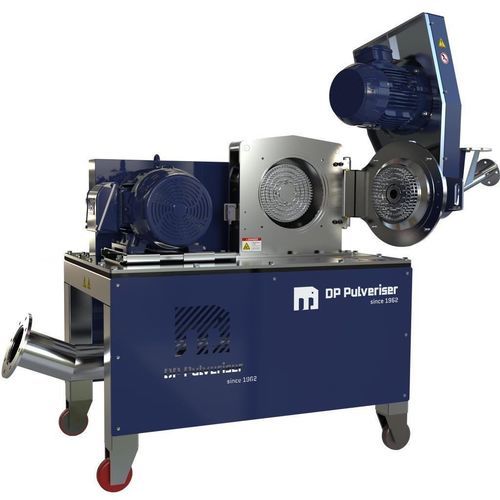

Les broyeurs cryogéniques DP Pulverizer sont des systèmes de procédé intégrés utilisant l'azote liquide pour permettre un broyage ultra-fin et à très faible contamination de matériaux sensibles à la chaleur, collants, élastiques ou gras. Ces solutions associent refroidissement, alimentation, broyage, contrôle de la température, collecte produit et gestion des gaz pour atteindre des objectifs de granulométrie reproductibles en phase pilote et production.

Qu'est-ce qu'un broyeur cryogénique ?
Un broyeur cryogénique refroidit la matière à des températures très basses (généralement avec de l'azote liquide) afin que des substances ductiles, élastiques ou grasses deviennent cassantes et se fracturent proprement sous l'effet de l'impact ou du cisaillement mécanique, permettant une réduction de taille efficace.

Pourquoi le broyage cryogénique ?

• Évite l'accumulation de chaleur et la dégradation thermique pendant le broyage
• Empêche l'étalement ou la fusion qui entrave la fracture propre
• Permet le broyage de matériaux élastiques et de type caoutchouc
• Réduit l'agglomération et l'encrassement pour les matières collantes ou grasses

Comment le broyage cryogénique modifie le comportement des matériaux

• Les polymères deviennent cassants et se fracturent plutôt que de se déformer
• Les élastomères perdent leur élasticité et peuvent être broyés à la granulométrie cible
• Les huiles et graisses se solidifient, permettant une comminution efficace
• Les matériaux collants perdent leur adhérence, améliorant l'écoulement et la manutention

Plages de température typiques
Les températures de fonctionnement vont généralement d'environ −80°C à −196°C selon les propriétés du matériau et la méthode de refroidissement ; l'azote liquide est le plus couramment utilisé pour son inertie et sa disponibilité.

Applications courantes

• Plastiques et polymères
• Caoutchoucs et élastomères
• Épices, herbes et ingrédients alimentaires
• Nutraceutiques et botaniques
• Principes actifs pharmaceutiques et composés thermosensibles
• Produits chimiques spécialisés, pigments, adhésifs, cires et résines
• Biomatériaux, recyclage et traitement de matériaux pour batteries

Le broyage cryogénique comme système
Le broyage cryogénique est fourni comme un système coordonné : stockage et injection du cryogène, pré-refroidissement ou zone de conditionnement, moulin compatible cryogénique (type broches, marteaux ou impact), suivi et contrôle de la température, collecte produit (cyclone, filtre, contenant scellé) et évacuation avec surveillance d'oxygène. L'ajustement du débit d'alimentation, de la vitesse du moulin et de l'injection d'azote est nécessaire pour obtenir une distribution granulaire constante tout en optimisant la consommation d'azote.

Pourquoi le broyage cryogénique améliore la qualité produit

• Fracture de particules plus propre et distribution granulométrique resserrée
• Moins d'oxydation et réduction de la dégradation thermique en atmosphère inerte
• Amélioration de la forme des particules, de l'écoulement et préservation des propriétés fonctionnelles
• Rendement utile supérieur avec moins de retouches et de surbroyage

Avantages des broyeurs cryogéniques DP Pulverizer

• Conçus comme systèmes cryogéniques intégrés plutôt que comme injections d'azote ajoutées après coup
• Performance de broyage constante pour matériaux thermosensibles, élastiques, gras et difficiles
• Contrôle granulométrique prévisible et rendement amélioré
• Optimisation de la consommation d'azote via zones de pré-refroidissement, injection contrôlée et composants isolés
• Configurations continues et évolutives du pilote à la production
• Sécurité et automatisation (PLC/HMI, évacuation contrôlée, surveillance O₂, alarmes)
• Moindre usure et réduction des temps d'arrêt de maintenance en conditions cryogéniques

Inconvénients / Considérations

• Coût opérationnel plus élevé lié à la consommation continue de cryogène (LN₂)
• Complexité système accrue par rapport au broyage ambiant (cuves cryogéniques, tuyauterie isolée, systèmes d'injection et ventilation, surveillance d'O₂)
• Investissement initial plus important pour composants certifiés cryogéniques et automatisation intégrée
• Exigences d'infrastructure : espace pour stockage cryogénique, ventilation pour évacuation d'azote et conformité réglementaire
• Pas nécessaire pour les matériaux qui s'usineraient correctement à température ambiante

Composants système (typique)

• Alimentation : vis doseuses, bandes ou vibrateurs, vannes rotatives ou alimentateurs perte-de-poids
• Approvisionnement cryogénique : stockage LN₂, vannes cryo, buses d'injection, tuyauterie isolée
• Zone de pré-refroidissement/conditionnement pour assurer une fragilisation uniforme
• Moulins compatibles cryogéniques : broches, marteaux, moulins d'impact pour fonctionnement à froid
• Contrôle température : capteurs, régulation injection d'azote, contrôle du débit d'alimentation et du temps de séjour
• Collecte produit : cyclones, filtres cartouche/sac, contenants d'évacuation scellés, inertage
• Évacuation d'azote et ventilation avec evacuation contrôlée et surveillance d'oxygène
• Contrôle et automatisation : PLC/HMI, recettes opératoires, alarmes et coordination des commandes
• Structure et isolation thermique pour réduire les gains thermiques et la consommation de LN₂

Résultats de performance typiques

• Fracturation propre plutôt que déformation pour matériaux thermosensibles et élastiques
• Distribution granulométrique plus étroite et amélioration de l'écoulement
• Préservation des arômes, puissance et intégrité chimique pour aliments, nutraceutiques et produits pharmaceutiques

Spécifications techniques

• Média de refroidissement : azote liquide (LN₂), atmosphère de procédé inerte
• Plage de température : env. −80°C à −196°C (dépend du matériau)
• Types de moulin courants : broche, marteau, moulin d'impact (classe cryogénique)
• Éléments clés : système d'alimentation, zone de pré-refroidissement, injection LN₂, moulin cryogénique, contrôle température, collecte produit, évacuation/ventilation, automatisation PLC/HMI
• Manutention produit : collecte scellée et inertage pour éviter l'absorption d'humidité ou l'oxydation
• Sécurité : injection/évacuation d'azote contrôlée, surveillance d'oxygène, composants sous pression et isolés, alarmes PLC
• Applications : alimentation & nutraceutiques, pharmaceutique, élastomères & plastiques, produits chimiques & pigments, biomatériaux & recyclage
