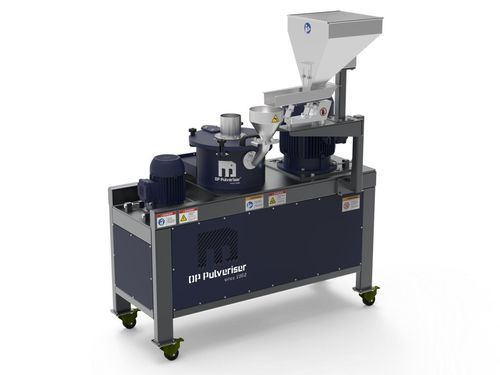

Broyeur pour pulvérulent

de produits alimentairesà percussionavec sélecteur à air

Présentation
Les moulins classificateurs à air DP Pulverizer assurent une séparation précise des particules sans tamis grâce à un flux d'air conçu et une classification dynamique. Ces systèmes intégrés combinent un broyage par impact à grande vitesse et une classification d'air continue dans une machine unique pour obtenir un contrôle précis de la granulométrie, une qualité produit constante et une réduction du surbroyage.

Avantages clés

• Contrôle précis de la taille des particules via un classificateur dynamique réglable (pas de tamis fixes requis)
• Distribution granulométrique étroite et meilleur contrôle de la coupure supérieure
• Rendement utile plus élevé et réduction des fines car seuls les sur-dimensionnés sont retraités
• Meilleure gestion thermique grâce au flux d'air continu et au court temps de séjour
• Fonctionnement continu et évolutif du pilote à la production

Principe de fonctionnement (niveau élevé)

• Alimentation maîtrisée vers un rotor de broyage à grande vitesse (alimentation par vis, clapets rotatifs, alimentateurs perte de poids couramment utilisés)
• Broyage par impact à grande vitesse par éléments du rotor (marteaux, goupilles, lames) produisant la réduction de taille par impacts rotor-particule et particule-particule et impacts secondaires contre les revêtements
• Flux d'air conçu soulève les particules vers un classificateur dynamique intégré
• La roue classifiante tournante crée un rejet centrifuge des particules grossières et laisse passer les fines qui sortent du moulin
• Les particules sur-dimensionnées sont continuellement recirculées en interne jusqu'à atteindre la coupure
• Le produit est évacué avec le flux d'air vers la collecte aval (cyclone, filtres à poches/cartouches) ; l'air propre est évacué ou recirculé

Plage typique de taille de particule
Les moulins classificateurs à air sont couramment choisis pour des tailles cibles d'environ ~10 microns à 200 microns selon le matériau et la configuration.

Matériaux couramment traités

• Ingrédients pharmaceutiques actifs (API)
• Nutraceutiques et ingrédients fonctionnels
• Additifs alimentaires, sucres, amidons, épices
• Pigments, revêtements et produits chimiques spéciaux
• Minéraux, charges, céramiques
• Poudres pour batteries et matériaux avancés (oxydes métalliques, poudres conductrices)

Secteurs & applications

• Pharmacie
• Nutraceutique
• Agroalimentaire
• Transformation chimique
• Minéraux & céramiques
• Batteries & électronique
• Aéronautique (contrôle des poudres pour fabrication additive)

Principaux composants & éléments fonctionnels

• Rotor de broyage à grande vitesse (éléments d'impact/géométrie du rotor adaptés au matériau)
• Roue classifiante dynamique (vitesse réglable pour définir la coupure)
• Boîtier du classificateur / zone de séparation (géométrie pour minimiser les turbulences et affiner la coupure)
• Chambre de broyage et revêtements internes (pièces d'usure remplaçables)
• Système d'air : entrées/sorties, ventilateurs d'induction, canaux de flux internes
• Entrée de produit et systèmes d'alimentation de précision (vis, clapets rotatifs, alimentateurs perte de poids)
• Systèmes d'entraînement indépendants (rotor et classificateur) souvent avec variateurs de fréquence
• Automatisation PLC pour pilotage vitesse rotor, vitesse classificateur, flux d'air et débit d'alimentation
• Collecte produit aval (cyclone, filtres à poches/cartouches) et contrôle des poussières

Avantages des classificateurs à air DP Pulverizer

• Coupure réglable sans changement mécanique des tamis (contrôle par vitesse du classificateur et flux d'air)
• Broyage et classification intégrés réduisant l'empreinte et la complexité par rapport à des solutions multi-machines
• Coût d'exploitation inférieur à celui des broyeurs à jet pour de nombreuses plages de finesse (pas de gaz comprimé requis)
• Conception industrielle permettant une gestion prévisible de l'usure et une maintenance facilitée
• Intégration aisée dans des systèmes de traitement de poudre clés en main (alimentation, mélange, traitement d'air, protection contre l'explosion, contrôle PLC/recettes)

Limitations / Considérations

• Complexité système et coût d'investissement plus élevés vs. broyeurs à impact simples
• Pas idéal pour plages ultra-fines / sub-micron où le broyage par jet est requis (difficulté sous ~5–10 microns)
• Sensibilité à la consistance d'alimentation (humidité, adhérence, granulométrie variable peuvent nécessiter un conditionnement en amont)
• Dans les applications très abrasives, l'usure des rotors, roues classifiantes et revêtements augmente la fréquence de maintenance

Brochure & Documentation
Des brochures et guides de sélection sont disponibles décrivant les moulins classificateurs à air DP, des brochures générales et des conseils de sélection (PDF référencés sur la fiche produit).

Caractéristiques / Spécifications techniques

• Plage typique de contrôle de taille : ~10 μm à 200 μm (dépend de l'application)
• Mode de fonctionnement : broyage en boucle fermée continu et classification d'air dynamique
• Commandes principales : contrôle indépendant des vitesses rotor et classificateur, contrôle du flux d'air, contrôle du débit d'alimentation via PLC/VFD
• Évacuation produit : collecte par cyclone ou filtres, option de recirculation d'air
• Systèmes d'alimentation pris en charge : vis, clapet rotatif, alimentateur perte de poids
• Matériaux de construction et revêtements : sélectionnés pour la résistance à l'usure et les besoins réglementaires/cleanability
• Options d'intégration : alimentation/dosage de précision, collecte des poussières, protection/inertage anti-explosion, contrôle recette PLC, intégration système clé en main
