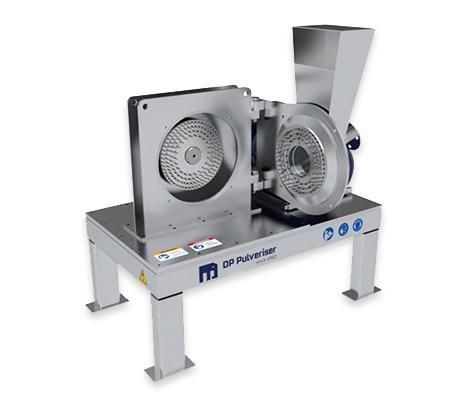

Broyeur pour pulvérulent

de produits alimentairespour le sucrepour épices

Présentation
Les moulins à broches DP Pulverizer sont des broyeurs à percussion haute vitesse conçus pour le traitement industriel continu de matériaux secs et fluides afin d'obtenir des poudres fines à moyennes. Ils peuvent être configurés en version rotor unique, contre-rotation ou cryogénique pour répondre aux besoins des secteurs alimentaires, pharmaceutiques, chimiques, minéraux, pigments, cosmétiques, nutraceutiques et matériaux pour batteries.

Principe de fonctionnement

• Le matériau est introduit dans la chambre de broyage par des systèmes d'alimentation contrôlés (vis d'alimentation, valves rotatives, alimentation gravitaire ou peseuses loss-in-weight).
• Les particules sont accélérées par la force centrifuge en traversant un champ rotatif de broches durcies (disques mono-rotor ou en contre-rotation).
• La réduction de taille s'obtient par des impacts répétés à grande vitesse entre broches rotatives, broches fixes ou disques opposés, ainsi que par les collisions particule-particule.
• Un flux d'air interne aide au transport et à l'évacuation du produit ; des classificateurs ou cyclones optionnels permettent un contrôle granulométrique plus strict.

Gamme de tailles de particules typique

• Plage courante : environ 50 µm à 500 µm selon le matériau et la configuration.
• Les moulins à broches fournissent des poudres fines uniformes mais ne sont généralement pas destinés à la micronisation ultra-fine (< ~20–30 µm) sans classification supplémentaire.

Configurations et options

• Rotor unique (un disque rotatif + disque fixe) — conception plus simple et consommation électrique réduite.
• Contre-rotation (deux disques tournant en sens opposé) — vitesse d'impact relative plus élevée, granulométrie plus fine et débit accru.
• Mouture cryogénique ou chemises de refroidissement pour matériaux sensibles à la chaleur ou élastiques.
• Classificateurs d'air internes/externes, cyclones, filtres à manches/cartouches, extraction de poussières et systèmes de recirculation en boucle fermée en option.
• Variateurs de fréquence (VFD) et automates PLC pour le pilotage de la vitesse rotor, du débit d'alimentation et la surveillance du processus.

Matériaux couramment traités

• Matériaux cassants et semi-cassants : sucre, édulcorants, épices, amidons, farines, sels, pigments, colorants, produits chimiques et poudres spéciales.
• Minéraux, argiles, matériaux cristallins tendres et charges.
• Additifs alimentaires, nutraceutiques, API, extraits végétaux et minéraux de qualité cosmétique.
• Matériaux pour batteries tels que noir de carbone et poudres conductrices.

Secteurs & applications

• Agroalimentaire (sucre, épices, céréales).
• Nutraceutiques et compléments.
• Pharmacie (lorsque l'impact mécanique est adapté et que les risques de contamination sont maîtrisés).
• Produits chimiques et polymères.
• Minéraux, pigments, cosmétiques, matériaux pour batteries et énergie.

Principaux composants

• Ensemble rotor (disques à broches) avec broches durcies/anti-usure espacées précisément.
• Broches remplaçables avec géométrie et espacement adaptés à l'application.
• Disque fixe ou disques en contre-rotation selon la configuration.
• Chambre de broyage conçue pour favoriser un flux radial régulier et minimiser les zones mortes.
• Systèmes d'entrée produit : vis d'alimentation, valves rotatives ou peseuses loss-in-weight.
• Système d'entraînement : moteur haute vitesse, transmission directe ou par courroie, VFD pour contrôle de la vitesse.
• Gestion d'air interne pour évacuer la chaleur et extraire les fines hors de la chambre.
• Sortie produit raccordée à cyclones, filtres ou convoyage pneumatique.

Avantages

• Efficacité de broyage avec énergie d'impact contrôlable et paramètres d'exploitation ajustables.
• Excellente uniformité de taille de particule et répétabilité dans les plages ciblées.
• Empreinte compacte et construction industrielle adaptée à l'exploitation continue.
• Coûts d'exploitation inférieurs à ceux des moulins à jet pour de nombreuses tailles cibles (aucun gaz comprimé requis).
• Configurations flexibles pour répondre à des besoins variés (rotor unique, contre-rotation, cryogénique).
• Maintenance accessible et intégration simple dans des systèmes de traitement complets.

Inconvénients & limites

• Peu adapté à la micronisation ultra-fine (< ~20–30 µm) sans classification supplémentaire.
• L'impact mécanique génère de la chaleur — un refroidissement ou une opération cryogénique peut être nécessaire pour les matériaux sensibles.
• Moins efficace pour les matériaux très élastiques, caoutchouteux ou fibreux sauf en mode cryogénique.
• Usure des broches et des composants internes avec les matériaux abrasifs ; maintenance et remplacement périodiques nécessaires.
• Sensibilité aux caractéristiques d'alimentation — meilleures performances avec des produits secs, fluides et homogènes.
• Risque de contamination par traces issues de l'usure si une pureté ultra-élevée est exigée ; sélection des matériaux et mesures de conception requises.

Intégration système

• Les moulins à broches sont généralement intégrés dans des systèmes complets de traitement des poudres comprenant alimentation/dosage, pré-broyage/conditionnement, classification d'air, collecte de poussières, convoyage pneumatique et commandes PLC.
• Conçus en tant que partie d'un système, les moulins à broches permettent un traitement continu évolutif avec un débit et une récupération produit prévisibles.

Applications où le moulin à broches est adapté

• Lorsque l'on recherche une granulométrie fine et uniforme sans nécessité de micronisation ultra-fine.
• Lorsque la simplicité opérationnelle, l'efficacité énergétique et le coût d'exploitation réduit sont prioritaires.
• Lorsque la fiabilité industrielle et la maintenance aisée sont importantes pour des installations en production.

Caractéristiques / spécifications techniques

• Fonction : broyage par percussion à haute vitesse pour poudres fines à moyennes.
• Plage granulométrique typique : ~50 µm à 500 µm (dépend de l'application).
• Configurations : rotor unique, contre-rotation, possibilité cryogénique.
• Entraînement : moteur électrique haute vitesse ; VFD disponible pour contrôle de la vitesse.
• Méthodes d'alimentation : vis d'alimentation, valve rotative, alimentation gravitaire, peseuses loss-in-weight.
• Gestion de l'air : flux induit interne/externe ; chemises de refroidissement et options cryogéniques.
• Éléments optionnels : classificateurs d'air, cyclones, filtres à manches/cartouches, collecteurs de poussières, convoyage pneumatique, commandes PLC.
• Construction : matériaux et broches choisis pour la résistance à l'usure et les exigences réglementaires/de propreté.
• Exploitation : adapté au traitement continu et à l'intégration système ; conditionnement en amont recommandé pour produits collants ou humides.
