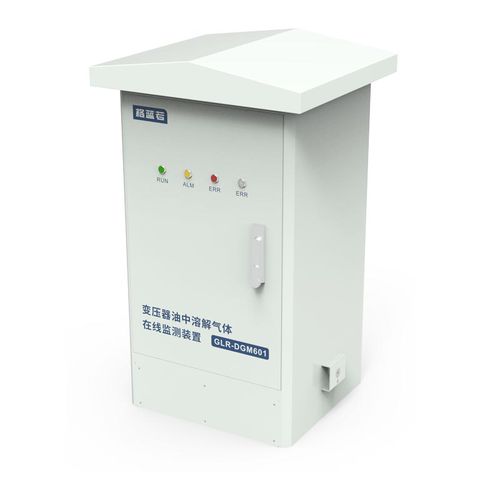

Analyseur d'huile GLR-DGM601

pour huile isolantede surveillancede concentration

Présentation
Les GLR-DGM601 et GLR-DGM701 sont des systèmes d'analyse des gaz dissous (DGA) en ligne pour huile de transformateur. Ils utilisent des lasers à semi-conducteurs et la spectroscopie photoacoustique laser pour assurer une surveillance continue et multicomposante des gaz sans gaz vecteur, permettant la détection en temps réel des gaz de défaut et le diagnostic précoce de l'état des transformateurs.

Caractéristiques clés

• Spectroscopie photoacoustique laser avec lasers à semi-conducteurs pour une détection sélective des gaz
• Configurations multicomposant (GLR-DGM601) et faible composant (GLR-DGM701)
• Pas de gaz vecteur requis — échantillonnage sans maintenance
• Surveillance continue en ligne avec sorties en temps réel
• Connexion tuyauterie par bloc de robinets et prise en charge de l'installation sous tension
• Plage d'utilisation étendue : -40℃ à +55℃ ; 5%–95% HR ; indice de protection IP55

Spécifications typiques — GLR-DGM601

• Fonction : Surveillance en ligne multicomposante huile/gaz
• Gaz surveillés (exemples / config. optionnelle) : H2, CO2, CO, CH4, C2H6, C2H4, C2H2, O2, N2
• MDL exemples : H2 1 μL/L ; CO2 25 μL/L ; CO 25 μL/L ; CH4 0.5 μL/L ; C2H6 0.5 μL/L ; C2H4 0.5 μL/L ; C2H2 0.1 μL/L ; O2 1000 μL/L ; N2 2000 μL/L
• Erreur de mesure : typiquement ±(MDL) ou ±30% selon le gaz et la concentration
• Alimentation : AC 220V ±15% ; Puissance nominale/maximale : jusqu'à 1,2 kW
• Dimensions : 650 mm (L) × 694 mm (P) × 1090 mm (H) ; Poids : 186 kg

Spécifications typiques — GLR-DGM701

• Fonction : Surveillance en ligne faible composant huile/gaz
• Gaz surveillés (optionnels) : H2, CO, C2H4, C2H2 (configurable)
• MDL exemples : H2 1 μL/L ; CO 25 μL/L ; C2H4 0.5 μL/L ; C2H2 0.1 μL/L
• Erreur de mesure : typiquement ±(MDL) ou ±30%
• Alimentation : AC 220V ±15% ; Puissance nominale/maximale : jusqu'à 1,2 kW
• Dimensions : 425 mm (L) × 205 mm (P) × 645 mm (H) ; Poids : 50 kg

Installation et maintenance

• Installation sous tension possible ; bloc de robinets pour connexion pipeline
• Dégazage sous vide à pression et température contrôlées pour un échantillonnage stable
• Absence de gaz vecteur réduit la maintenance courante
• Vérification et étalonnage périodiques recommandés selon les procédures du site

Applications

• DGA continue pour transformateurs de puissance et de distribution
• Surveillance de postes et détection précoce des défauts
• Évaluation de l'état des transformateurs dans les services publics et sites industriels

Commande et options

• Modèles disponibles : GLR-DGM601 (multicomposant), GLR-DGM701 (faible composant)
• Configurations de gaz et plages de mesure optionnelles sur demande
• Contacter le service commercial pour intégration sur site, étalonnage et pièces de rechange
