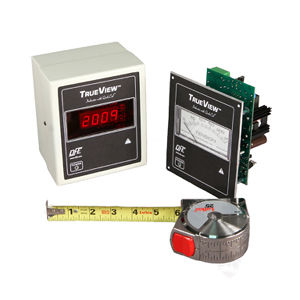

Indicateur de force TrueView™ series

de processnumériqueanalogique

L'indicateur de tension TrueView™ avec bouton-poussoir Quik-Cal™ zéro et calibrage est un appareil d'usage général pour la mesure et l'affichage de la tension de la bande de procédé. Modèles Ti23 et Ti24 En plus d'amplifier le signal de sortie des transducteurs de tension installés sur le trajet de la bande et d'afficher la tension réelle sur un compteur analogique, l'indicateur de tension TrueView alimente le transducteur de tension (ou la paire de transducteurs) et fournit un signal isolé de 0 à 10 Vcc (ou en option, isolé de 4 à 20 mA) proportionnel à la tension pour un lecteur, un contrôleur ou un automate. Une LED d'état s'allume lorsque l'alimentation est appliquée. Pour le montage sur une machine à bande ou un bâti de presse, l'indicateur de tension TrueView est disponible en version compacte, en acier, en boîtier complet (E) ou en version ouverte pour montage sur panneau (P) pour montage dans une découpe sur un panneau ou une armoire de commande OEM. Les connexions externes se font au moyen d'un bornier fermé pour les sorties de puissance et de signal, et de connecteurs circulaires pour les câbles de transducteurs. Le marquage CE, l'isolation électrique intégrée, les options d'emballage, la facilité d'installation, la facilité d'utilisation et le faible coût font de l'indicateur TrueView une valeur pour les applications de surveillance ou de contrôle de la tension de la bande. Deux choix d'alimentation sont disponibles. La TrueView Ti23 fonctionne sur 115Vac 60Hz (230Vac 50Hz en option) et la Ti24 fonctionne sur 24Vdc, alimentation fournie séparément. CARACTÉRISTIQUES - 115/230 Vac 50/60 Hz puissance absorbée (Ti23) ou 24 Vdc (Ti24) - Sortie isolée de 0 à 10 Vdc proportionnelle à la tension. Isolation intégrée du châssis et de la masse du transducteur. - Sortie de signal 0 à 1mA pour un tensiomètre - Le bouton-poussoir Quik-Cal™ de mise à zéro et d'étalonnage élimine les réglages des potentiomètres pour rendre l'étalonnage simple et rapide.
