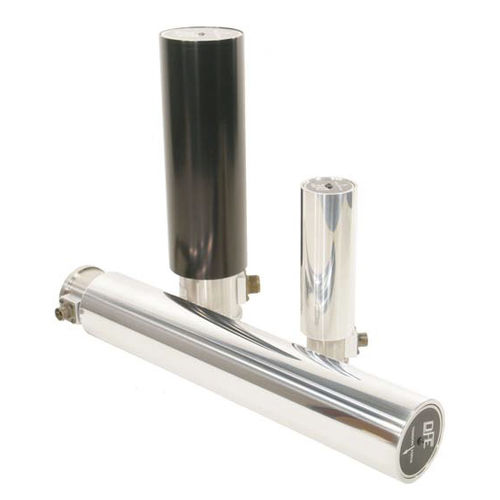

Capteur de force en traction NW series
numériqueen aluminiumen acier inoxydable

capteur de force en traction
capteur de force en traction
capteur de force en traction
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
en traction
Signal de sortie
numérique
Autres caractéristiques
en aluminium, en acier inoxydable, résistant à la corrosion
Force

Min: 53 N

Max: 1 800 N

Description

Le capteur de tension de bande étroite NW est un rouleau libre spécialisé, monté sur roulements, avec deux capteurs de tension intégrés pour mesurer la tension d'une bande étroite de papier, de film, de feuille ou d'un autre matériau en mouvement. Construit en acier inoxydable et en aluminium pour une excellente résistance à la corrosion, le transducteur NW peut être utilisé comme mécanisme de détection dans un système de contrôle de la tension de la bande ou d'affichage dans un processus continu d'étiquettes, de tags ou de bandes. Il se monte sur un châssis de machine à une face dans le trajet des rouleaux libres en porte-à-faux. Des éléments de détection équilibrés avec précision, fixés à l'intérieur à chaque extrémité du rouleau de renvoi, délivrent un signal de tension très précis. Cette disposition est fonctionnellement identique aux systèmes de mesure de la tension de la bande large, utilisant deux transducteurs de tension et un rouleau fou séparé. Les éléments de détection mesurent la tension totale de la bande avec précision, quelle que soit la position de la bande sur le rouleau, et quel que soit le bord de la bande qui est le plus tendu. Le transducteur à bande étroite est disponible en trois diamètres de rouleau : Le diamètre 0 est de 57 mm, le diamètre 1 de 76 mm et le diamètre 2 de 89 mm. Une option du capteur de tension Narrow Web de taille 2 est un affichage numérique intégré de la tension par LED à la fin du rouleau. La base du rouleau NW se boulonne sur le châssis en porte-à-faux d'une presse ou d'une machine à un endroit souhaité dans le trajet de la bande et lit la tension de fonctionnement sur l'affichage LED à l'extrémité extérieure pendant le fonctionnement. Pour un opérateur de machine, qui doit effectuer des réglages de contrôle lorsque la tension de la bande dépasse les limites acceptables, l'affichage direct de la tension du rouleau est pratique et facile à lire.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Dover Flexo Electronics
