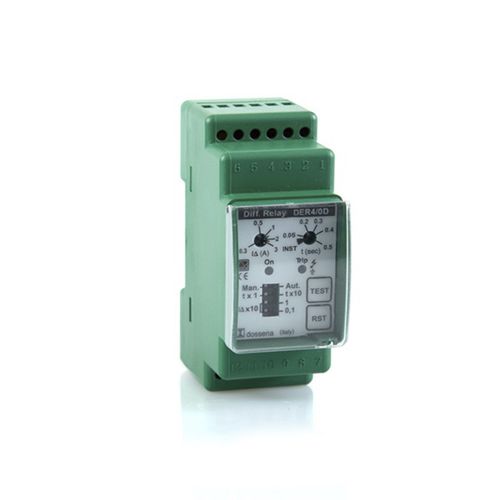

Relais de protection de fuite à la terre DER4/0D1NO/NFtriphaséAC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Valeur mesurée
- de fuite à la terre
- Configuration des contacts
- 1NO/NF
- Réseau
- triphasé, AC, monophasé
- Application
- pour moteur électrique, pour générateur, d'arrêt d'urgence, pour alimentateur, pour transformateur, pour ligne électrique aérienne, pour condensateur, pour commande de réenclencheurs, pour pompes à moteur triphasé, pour chariot élévateur, pour pompe, pour appareillage de commutation, du réseau et du système, pour borne de recharge de véhicules électriques
- Montage
- sur rail DIN
- Réarmement
- à réarmement automatique, à réarmement manuel
- Norme
- IEC
- Autres caractéristiques
- programmable, configurable, différentiel, ajustable, compact, modulaire, électronique, avec transformateur intégré, intelligent
- Courant de déclenchement
Min: 0,03 A
Max: 30 A
- Tension de déclenchement
Min: 48 V
Max: 400 V
Description
Les relais différentiels de la gamme DER4 Dossena peuvent être utilisés sur les réseaux BT en courant alternatif de type TT et TN.
Ils permettent d'obtenir une sélectivité et une protection contre les courants résiduels adéquates grâce à la large régulation du seuil de courant de fuite (jusqu'à 30A) et du seuil de retard de déclenchement (jusqu'à 5s).
Les Dossena DER4 sont parfaitement conformes à la réglementation stricte en vigueur (CEI EN 60947-2019) répondant ainsi à un double besoin : sécurité du système et continuité de service.
Caractéristiques techniques:
- Type A
- Conformité à la norme produit CEI-EN 60947-2:2019
- Alimentation 115/230/400Vac ou 24÷60Vdc
- Réglage du seuil du courant différentiel nominal de déclenchement I∆n de 0,03÷30A
- Réglage du retard de déclenchement réglable d'instantané à 5s.
- Mesure du courant différentiel en TRMS
- 1 seuil d'intervention (Trip)
- Sortie 1 contacts d'échange NO-C-NC (NO 250Vac 5A P.F.1 / 30Vdc 5A - NF 250Vac 3A P.F.1 / 30Vdc 3A)
- Diagnostic sur le branchement et le fonctionnement de la bobine d'ouverture
- Diagnostics sur les connexions, continuité des enroulements du transducteur toroïdal
- Autodiagnostic interne, contrôle de surchauffe du processeur et bon fonctionnement des circuits électroniques
Catalogues
RELAIS A COURANT RESIDUEL DER4
16 Pages
