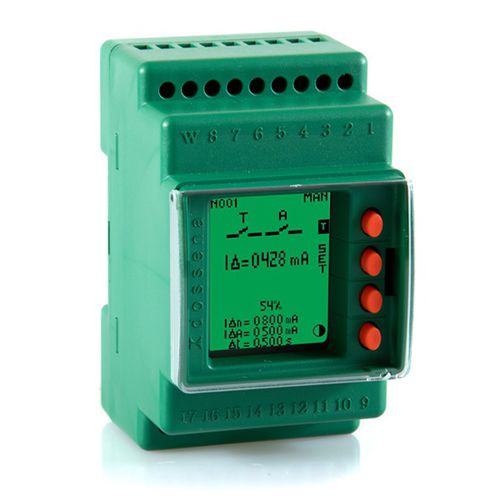

Relais de protection différentiel DER4F/2D

de fuite à la terrede courant2NO/NF

DER4F/2D - 2 seuils - 3 modules Din Les relais différentiels de la gamme DER3F Dossena peuvent être utilisés sur les réseaux BT en courant alternatif de type TT et TN. Ils permettent d'obtenir une sélectivité et une protection différentielle adéquates grâce à la large régulation du seuil de courant de fuite (jusqu'à 30A) et du seuil de retard de déclenchement (jusqu'à 30 secondes). Les DER4F Dossena sont parfaitement conformes à la réglementation stricte en vigueur (CEI EN 60947-2:2019) répondant ainsi à un double besoin : la sécurité du système et la continuité du service. Dossena propose une gamme complète de relais différentiels riches en fonctionnalités. Caractéristiques techniques: -Type F - Conformité à la norme produit CEI-EN 60947-2 - Alimentation 48÷400Vac ou 24÷230Vdc - Réglage du seuil du courant différentiel nominal de déclenchement I∆n de 0,03÷30A - Réglage du retard de déclenchement réglable d'instantané à 30s. - Mesure et affichage du courant différentiel en TRMS - Visualisation avec affichage graphique multicolore (Vert=Vigilance, Bleu=Programmation, Rouge=Alarme/Déclenchement) - 1 seuil d'intervention (Trip) + 1 seuil d'alarme (ALARM) - Sortie 2 contacts inverseurs NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NF 250Vac 3A P.F.1 / 30Vdc 3A) - Diagnostic sur le branchement et le fonctionnement de la bobine d'ouverture - Diagnostics sur les connexions, continuité des enroulements du transducteur toroïdal - Autodiagnostic interne, contrôle de surchauffe du processeur et bon fonctionnement des circuits électroniques -- option : sortie série RS485 Modbus Standard RTU (uniquement version avec code 9DER4F/2DRS485 et code 9DER4F/2DCCRS485)
