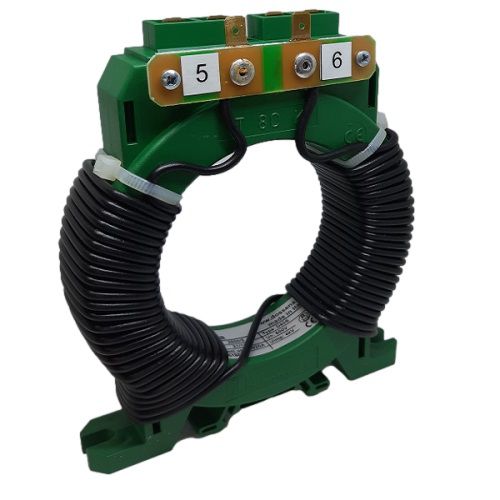

Transducteur de courant toroïdal D80S

sur rail DINmonté sur panneauAC

Les transducteurs de type sommateur, série D80S, sont utilisés en combinaison avec les relais différentiels DER3 où les transducteurs traditionnels sont insuffisants pour englober tous les conducteurs du circuit primaire. Il est nécessaire d'installer un transducteur ampérométrique (TAB) pour chaque phase et un pour le neutre (si disponible) avec un rapport de transformation égal à la "valeur du courant disjoncteur"/5. Toutes les sorties S1-S2 du TAB doivent être placées en parallèle et connectées aux bornes 5-6 du tore sommateur D80S. Il est recommandé de régler un seuil d'intervention I∆n du relais différentiel au moins 1/100 du courant nominal des TAB (ces derniers doivent être en classe 0,5 et avec une puissance supérieure à 10VA)
