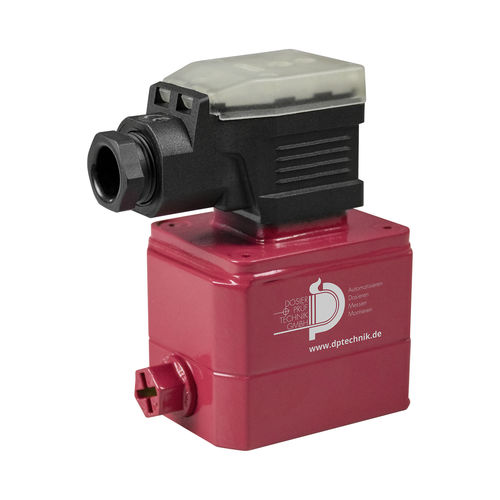

Débitmètre volumétrique VC0,025

volumiquepour graisse

Contrôle visuel du volume de graisse Plage de mesure 0,008-2 l/min Faibles résistances à l'écoulement Tout sens d'écoulement Haute résistance à la compression Le mécanisme de mesure, composé de deux roues dentées de haute précision, est entraîné par le flux de liquide selon le principe du déplacement. Les roues dentées fonctionnent pratiquement sans contact dans la chambre de mesure. Des roulements à billes ou des paliers lisses à faible frottement servent d'éléments d'appui. Grâce au principe de mesure, aucune section de décantation n'est nécessaire à l'entrée et à la sortie. Cela signifie que les machines/installations peuvent être conçues de manière plus compacte. Toutes les pièces mobiles sont lubrifiées par le fluide de mesure. Le mouvement de la roue dentée est détecté sans contact par deux capteurs situés dans le couvercle. Lorsque le mécanisme de mesure tourne d'un pas de dent, un signal est généré par capteur, correspondant à ce que l'on appelle le volume géométrique de la dent Vgz. Le balayage à deux canaux permet une meilleure résolution des valeurs mesurées ainsi qu'une reconnaissance directionnelle du flux. Données techniques Données spécifiques Plage de mesure du débit 0.008-2 l/min Démarrage de l'unité de mesure à 0,001 l/min Précision de mesure linéarisée ± 0,3 % de la valeur mesurée (à la viscosité : min. 20 mm²/s) Répétabilité ± 0.05 % Résolution 40 000 impulsions/l Pression perm. max 200 bar Température de fonctionnement du fluide -15-120°C Température ambiante -15-80°C Taille maximale des particules étrangères 20 μm Données électriques Volume d'impulsion 0.025 cm³/impulsion Raccordement à la ligne Raccordement au tuyau G 1/8" Sortie électronique 2 signaux rectangulaires, décalés de 90 Raccordement électrique Fiche angulaire en plastique - bornier Version température standard Tension d'alimentation 24 V DC ± 20 % Matériaux Matériau boîtier Fonte ductile EN-GJS 400
