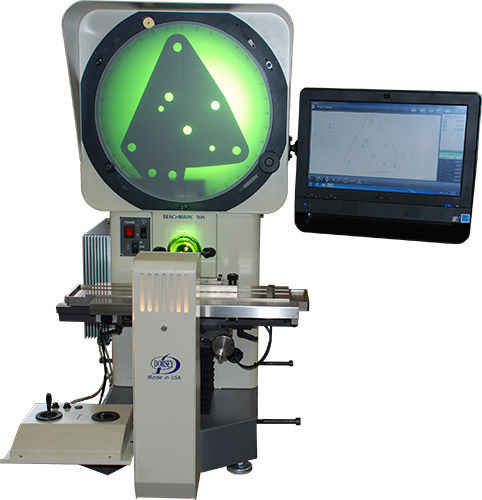

Projecteur de profil de table 16" | 16H

horizontal

Ce comparateur optique ultra-précis utilise une échelle intégrée sans jeu, une échelle à haute résolution et un étage à état libre et normalisé sans contrainte. Ces caractéristiques permettent au comparateur optique 16H d'atteindre une précision inhérente et des valeurs de répétabilité aussi élevées que .00001" sans compensation électronique. Cet instrument de mesure extrêmement précis et polyvalent est équipé de notre système de mesure "ultra-précis" en fonte éprouvé. L'éclairage de surface à fibre optique intégré et un rapporteur d'écran rotatif électronique se combinent pour en faire le comparateur optique de table horizontal le plus précis et le plus polyvalent disponible à tout prix. Caractéristiques principales du comparateur optique 16H : Ecran en verre vertical haute résolution de 16" pour une visualisation optimale de l'image du profil érigé. La bague graphique usinée avec écran encastré protège l'optique interne et facilite l'alignement de l'écran sur l'axe optique. Rapporteur de vernier grand format avec graduations d'une minute. Monture monobloc à changement rapide avec choix d'objectifs : 10X, 20X, 25X, 31.25X, 50X, 62.5X, & 100X. Optique télécentrique par focale revêtue. Choix d'éclairage de surface par fibre optique ou LED. Étage en fonte nickelée 18" X 5" avec fente universelle à queue d'aronde. La course de la scène est de 10" axe x et 6" axe y et mise au point de 2". Course de la table à rouleaux croisés dans tous les axes. Les échelles linéaires "X & Y axis 0.0005mm/.00002" ont un jeu nul Les axes X et Y sont montés au centre du mouvement de la scène pour une précision accrue. L'optique et les mouvements de scène sont montés sur une base composite en granit coulé.
