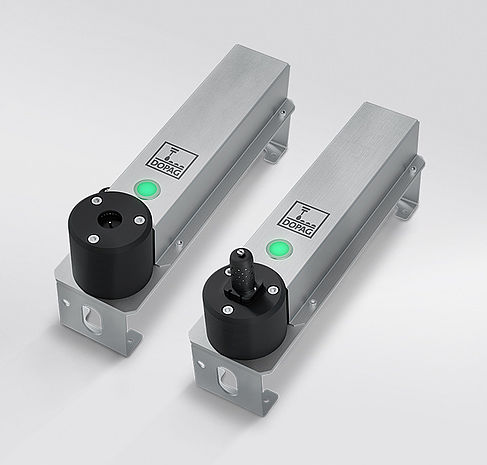

Unité de lubrification à huile

par pointsmécaniqueautomatique

Présentation
DOPAG propose des stations de graissage configurées individuellement pour postes manuels ou compacts semi-automatisés. Le composant à lubrifier est positionné dans un adaptateur spécifique ; la distribution est déclenchée par bouton-poussoir, pédale ou interrupteur mécanique. Le système assure une application précise et reproductible avec quantité et dispersion optimisées.

Avantages pour vous

• Flexibilité maximale grâce à une configuration personnalisée adaptée à la géométrie des pièces
• Alimentation optimisée via adaptateurs imprimés 3D pour réduire la consommation de produit
• Application externe, interne ou ponctuelle ; types d'application combinables
• Possibilité d'appliquer plusieurs points de lubrification simultanément pour optimiser les temps de cycle
• Répétabilité et fiabilité du processus élevées grâce au dosage volumétrique (< ±1 %)
• Alternative économique à l'application au pinceau avec retour sur investissement rapide

Conception de la station
La station de graissage se compose de plusieurs modules :

• Adaptateur de graissage spécifique au composant (souvent imprimé en 3D)
• Vanne de dosage volumétrique
• Couvercle de boîtier avec LED d'état intégrée
• Alimentation en matériau (réservoir/pompe selon configuration)

Fonctionnement et ergonomie
Adaptée aux postes manuels ou semi-automatisés compacts. L'opérateur positionne la pièce dans l'adaptateur ; l'appui sur la pièce ou l'activation d'un bouton/pédale déclenche le dosage. Une LED d'état informe visuellement de la réussite du cycle. Par rapport au pinceau manuel, la solution réduit les retouches et la contamination.

Adaptateurs et possibilités d'application
Les adaptateurs sont conçus sur mesure pour la pièce et généralement fabriqués par impression 3D. Les schémas d'application incluent graissage externe, interne, application ponctuelle ou combinaisons ; plusieurs points peuvent être lubrifiés simultanément.

• Liberté géométrique pour une distribution optimale du matériau
• Guidage fluide optimisé réduisant les pertes et augmentant la vitesse d'application
• Adaptateurs disponibles en métal ou plastique selon les exigences du process

Fiabilité du processus et performances de dosage
Les vannes de dosage volumétriques permettent des quantités de 0,001 ml à plusieurs millilitres selon le type/taille de vanne. Les vannes sont peu sensibles aux variations de pression, viscosité et température, garantissant répétabilité et fiabilité sur une large plage de dosage.

Applications / Cas d'usage
Convient aux tâches de lubrification précises et répétables en production manuelle ou semi-automatisée, quand une application propre et une réduction de consommation sont nécessaires. Cas typiques : lubrification de surfaces internes de cylindres, joints toriques et opérations multi-points.

Caractéristiques techniques

• Modes d'application : externe, interne, ponctuel, combinaison
• Activation : bouton-poussoir, pédale ou interrupteur mécanique (appui composant)
• Méthode de dosage : vanne volumétrique (répétabilité < ±1 %)
• Volume dosable (typ.) : de 0,001 ml à plusieurs millilitres (selon vanne)
• Adaptateurs : spécifiques aux composants, généralement imprimés en 3D (métal ou plastique)
• Retour opérateur : LED d'état intégrée
• Conception : pour postes manuels ou semi-automatiques compacts
• Points multiples : application simultanée possible pour optimiser le temps de cycle
