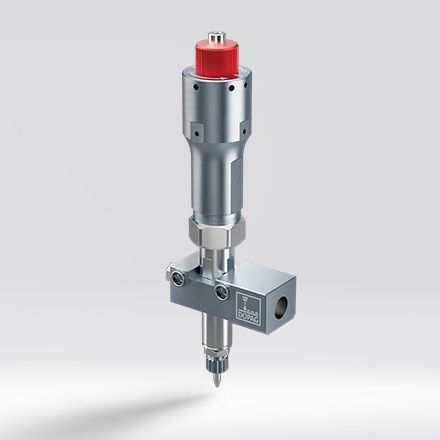

Valve de dosage volumétrique

actionneur pneumatiqueà grande plage de viscositéshaut débit

Présentation
La vanne de dosage volumétrique est conçue pour l'application sans contact, précise et reproductible des graisses et des huiles. Elle délivre des volumes de dosage très faibles à grande vitesse, avec une précision de dosage meilleure que ±2 % et une durée de vie pouvant atteindre 50 millions de doses. Aucune fuite tout en conservant une précision constante.

Avantages

• Application sans contact de matériaux avec une précision de dosage inférieure à ±2 %
• Distribution de très petits volumes (> 0,001 ml) à des cadences très élevées (jusqu'à 30 distributions par seconde)
• Jusqu'à 50 millions de doses identiques sans fuite — durée de vie supérieure aux vannes comparables
• Large gamme de tailles et de types de buses pour une flexibilité maximale

Technologie de tir de précision
La vanne de dosage volumétrique permet d'appliquer des lubrifiants sans contact sur toutes formes et surfaces en quantités très faibles avec une grande répétabilité. Volumes disponibles :

• 0,001 – 0,020 ml
• 0,005 – 0,048 ml

Simplification du système
Le principe de dosage volumétrique rend la vanne pratiquement indépendante des variations de température, de pression ou de viscosité. Cette résistance aux fluctuations permet souvent de se passer d'éléments supplémentaires (second régulateur de pression produit, contrôle de température), réduisant le nombre de composants, les coûts de maintenance et les sources potentielles d'erreur.

Durabilité et maintenance
La vanne fonctionne dans une plage de basse pression d'entrée (pression produit < 13 bar), ce qui réduit les contraintes et l'usure des éléments d'étanchéité et de fermeture ainsi que des autres composants (régulateurs, pompes). Cela limite aussi la séparation de l'huile de base et de l'épaississant lors du microdosage. Les pièces d'usure sont remplaçables en quelques étapes simples sans changer la vanne entière, facilitant la maintenance.

Flexibilité d'application
Différentes tailles et types de buses, avec diverses directions de projection, sont disponibles, y compris des buses sur mesure pour zones difficiles d'accès. La vanne convient aux applications de microdosage et aux zones d'accès restreint.

Options

• Buses de différentes tailles et types avec directions de projection variées
• Électrovanne pour entraînement pneumatique
• Chauffage
• Détection de course

Caractéristiques techniques

• Dosage volumétrique sans contact pour des volumes de 0,001 – 0,048 ml
• Réglage simple et reproductible du volume de dosage via vis à crans
• Plage de viscosité : NLGI 0 – 3
• Pression d'entrée du produit : 0,5 – 13 bar
• Pression d'entraînement : 2,5 – 7 bar
• Précision de dosage : meilleure que ±2 %
• Cadence maximale : jusqu'à 30 doses/seconde
• Durée de vie : jusqu'à 50 millions de doses (sans fuite)
• Médias adaptés : graisses et huiles (microdosage)
