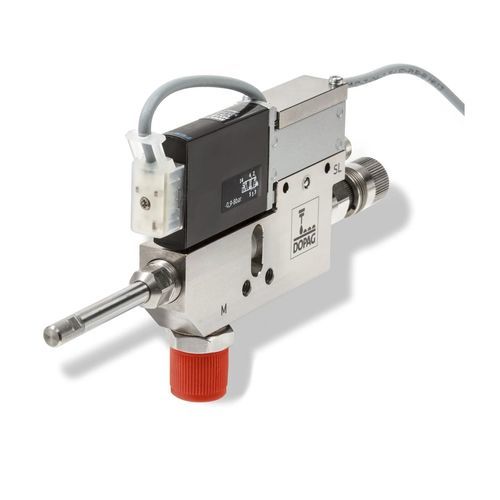

Valve de dosage à pointeau

haut débitde précisionactionneur électropneumatique

Présentation
Les valves de projection sont des organes de commutation extrêmement rapides destinés à l’application sans contact de graisse et d’huile dans des processus automatisés. Elles permettent la distribution de très faibles quantités de lubrifiant à des cadences pouvant atteindre 200 cycles par seconde. Cette performance résulte de l’électrovanne intégrée 5/2 voies assurant la commande et des courtes distances dans le circuit d’alimentation pneumatique. Les valves sont proposées avec des buses courtes ou longues couvrant différents angles d’application; la taille des buses permet d’adapter la valve à des viscosités variées.

Propriétés du produit

• Application par projection sans contact (dosage pression-temps)
• Taille des buses : Ø 0,2 – 1,0 mm
• Pression d’entrée maximale : 100 bars
• Électrovanne intégrée 24 V DC pour fréquence de projection élevée
• 200 Hz (SHV-01) / 30 Hz (SHV-02) selon la variante
• Course de pointeau réglable (régulation en pas) pour contrôler la quantité projetée

Options

• Dispositif de détection de course avec câble
• Rallonges de buses de différentes longueurs et angles de projection
• Chauffage 24 V / 50 W avec sonde de température PT100
• Kit d’atténuation acoustique
• Capteur de pression
• Barrière lumineuse pour détection de projection
• Applicateur rotatif

Usage et informations complémentaires
Les valves de projection sont utilisées pour l’application rapide et précise de lubrifiants sans contact dans des lignes de production fortement automatisées, par exemple dans l’industrie automobile. Une démonstration vidéo sur la fiche produit illustre les applications typiques et l’intégration en production automatisée.

Caractéristiques / spécifications techniques

• Fréquence de projection : jusqu’à 200 cycles/s (200 Hz pour SHV-01 ; 30 Hz pour SHV-02)
• Diamètres de buse : Ø 0,2 mm à Ø 1,0 mm
• Pression d’entrée maximale : 100 bars
• Commande : électrovanne intégrée 5/2 voies
• Alimentation de l’électrovanne : 24 V DC
• Course de pointeau réglable (régulation en pas) pour ajuster le volume de projection
• Variantes de buses : courtes et longues, différents angles et rallonges disponibles
• Option chauffage : 24 V / 50 W avec sonde PT100
