Indicateur d'alarme pour disque de rupture IRC

à distance

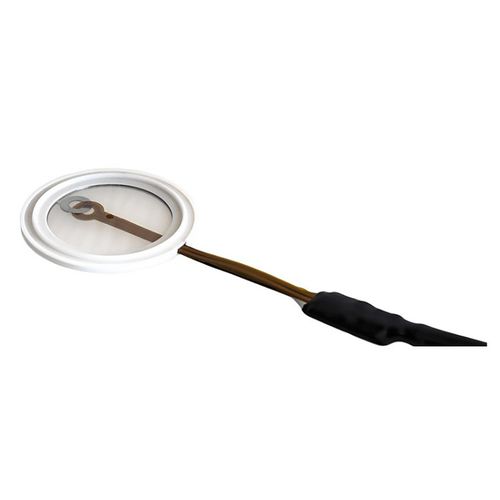

L’indicateur de rupture de type DonadonSDD IRC est un instrument simple et efficace pour identifier l’effective fracture du disque de rupture. L'indicateur s'installe sur le côté échappement, en aval du raccord espaceur. Les câbles de l’indicateur d’alarme sont reliés au système de sécurité de l’installation au moyen d’une barrière intrinsèquement sûre et conforme aux caractéristiques électriques du capteur (voltage maximum 24V ACC et courant maximum 50mA) et à la classification de la zone. Les indicateurs de rupture IRC sont essentiellement composés d'une piste en cuivre encapsulée entre deux couches isolantes de Kapton (circuit imprimé flexible), raccordée électriquement à un câble qui permet la connexion à distance à un indicateur de continuité électrique. Le circuit est situé entre deux couches de PTFE et le dispositif de sécurité est fourni avec des joints en PTFE, compatibles pour être installés entre des raccords sanitaires. À la rupture du disque, le circuit en cuivre de l'indicateur IRC s'ouvre et par conséquent le débit du courant est interrompu, ce qui permet aux appareils qui y sont reliés de signaler l’ouverture effective du disque de rupture. L’indicateur IRC est classé comme “matériel électrique simple” et est conforme à la Directive Européenne 2014/34/CE (ATEX). La zone où il peut être installé dépend du type de barrière : barrière Ex ia --> zones 0; 20; 1; 21; 2; 22 barrière Ex ib --> zones 1; 21; 2; 22 L’installation doit être conforme à la norme EN 60079-14. Température d'utilisation - De -20°C jusqu'à +260°C (en fonction du joint utilisé) Membrane d'encapsulage - Polyimide (Kapton®) Courant d'alimentation max - 50 mA
