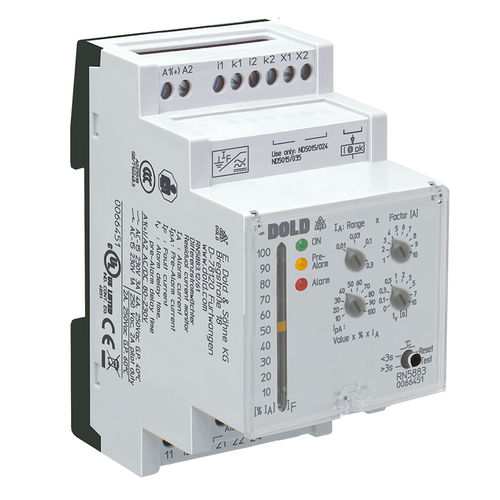

Appareil de surveillance du courant résiduel RN 5883

de tensionde mesureà sortie analogique

Le contrôleur différentiel universel RN 5983 permet la détection préventive de défauts d‘isolement et enrégistre les courants de fuites différentiels avec une mesure de courant à composante alternative, continue ou mixte dans des réseaux reliés à la terre. (type B). La mesure du courant différentiel est effecuée par tore séparé. Contrairement au disjoncteur différentiel, le contrôleur différenciel ne coupe pas le réseau mais ne fait que signaler par contacts de sortie, l‘apparition du défaut. Des DELs de présence de tension, d‘alarme et de préalarme complètent la signalisation de valeur instantanée présente par barre de DELs. Les quatre plages de tension du RN 5883 sont de 10mA minimum à 3 A maximum. Les charactéristiques supplémentaires sont la reconnaisance de la rupture de fil, la fonction test et le seuil de réglage de préalarme. Le contrôleur RN 5883 permet d‘informer afin d‘effectuer un entretien préventif avant la coupure obligée globale de l‘installation. Caractéristiques • Conformes à IEC/EN 62 020, VDE 0663 • Sensible à tous les courants type B • Pour la détection des défauts d‘isolement dans les réseaux reliés à la terre • 4 plages de mesure de 10 mA à 3 A • Alarme et pré-alarme mémorisée • En option sans mémorisation de la pré-alarme • Temporisation au couplage réglable • Au choix, principe du courant de repos ou de travail • DEL pour visualisation de service, pré-alarme et alarme • Avec fonction de test • Affichage via la chaîne DEL pour le courant différentiel • Sortie analogique • Détection de la rupture de conducteur • Largeur utile 52,5 mm
