Plateforme sur mât Xclimb 60

Présentation

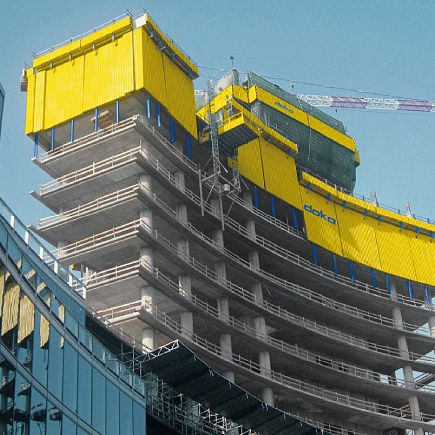

La protection de façade Xclimb 60 est un écran de protection autogrimpant hydraulique conçu pour permettre l'exécution sécurisée des travaux sur les niveaux supérieurs de bâtiments de grande hauteur, tout en assurant une protection contre les intempéries. Le système est guidé sur l'ouvrage et peut être translaté à la grue ou, si configuré, par une unité hydraulique mobile. Différentes variantes répondent aux contraintes spécifiques de chantier.

Avantages

• Enfouissement périphérique sans interstice protégeant le personnel des risques de chute, du vent et des intempéries.
• Guidage permanent sur l'ouvrage permettant une translation sûre même par grand vent.
• Etanchéité horizontale et verticale empêchant la chute d'objets pendant les opérations de translation.
• Conception modulaire adaptable à toute géométrie de plan ou de façade.
• Supports de plancher réglables et passerelles déplaçables pour s'adapter à des hauteurs d'étage et inclinaisons variables.
• Option de prémontage pour réduire les temps sur site ; option hydraulique mobile pour diminuer l'utilisation de la grue.

Variantes du système et design
Protection de façade Xclimb 60 avec cadre Xbright
La cadre Xbright est un système de panneaux encadrés, disponible à la location, composé de grands éléments et de connexions simples pour réduire les temps de montage. Il accepte plusieurs types de remplissage pour s'adapter aux besoins du chantier.

Variante avec insert polycarbonate

• Translucide
• Étanche au vent
• Opaque visuellement

Variante avec insert grillagé

• Translucide
• Perméable au vent

Sécurité périphérique (polycarbonate)
L'insert en polycarbonate translucide apporte un éclairage naturel des plans de travail enfermés, est étanche au vent et empêche la visibilité directe, renforçant la sécurité et la productivité des équipes.

Protection Xclimb 60 avec bardage trapézoïdal
L'association avec un bardage trapézoïdal convient aux géométries complexes. Le système se dimensionne de manière flexible et s'ajuste au centimètre près pour fermer tous les interstices et éviter la chute d'outils ou de petites pièces.

Variante avec bardage trapézoïdal

• Étanche au vent
• Opaque visuellement

Variante avec bardage trapézoïdal perforé

• Translucide
• Perméable au vent

Système de levage de table TLS
Le système TLS est un accessoire permettant la translation sécurisée de coffrages de dalle, d'outillage et de matériel sans recours à la grue. TLS peut être suspendu à l'ouvrage ou utilisé en autogrimpant et intégré aux protections.

Références (exemples)

• Post Rotterdam
• Hudson's Site
• 100 Flatbush
• Aloft Hotel, Hudson Yards
• Marina Tower
• Franklin Turm
• 55 Hudson Yards

Caractéristiques / spécifications techniques

• Type de système : protection de façade hydraulique autogrimpante (Xclimb 60).
• Utilisation : guidage structurel pour emploi par grand vent ; translation à la grue ou unité hydraulique mobile.
• Modularité : système modulaire adaptable à toute forme de façade et hauteurs d'étage variables.
• Supports de plancher : réglables pour façades à inclinaisons variables ou constantes.
• Étanchéité : fermeture horizontale et verticale pour prévenir la chute d'objets lors des translations.
• Options de remplissage : panneaux cadre Xbright (polycarbonate / grillage), bardage trapézoïdal plein ou perforé.
• Intégration : compatible avec le système TLS pour translater coffrages et équipements sans grue.
